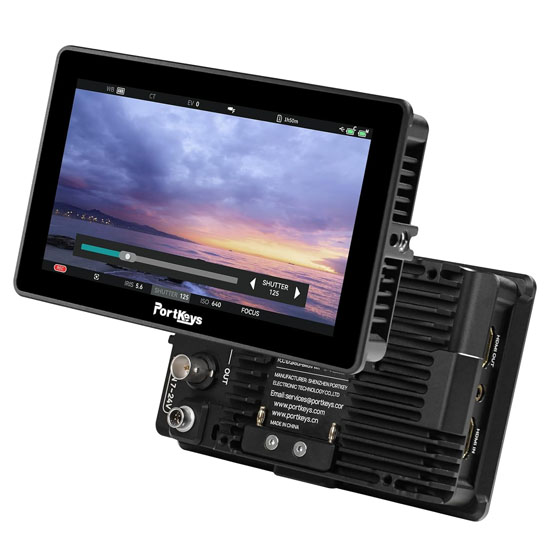

Обзор Portkeys BM5 IV WR. Яркий накамерный монитор с возможностью управления камерами на новом уровне: для Canon, Sony, BlackMagic, Nikon, Panasonic, RED, Arri, Z Cam

Сегодня расскажу вам о новейшем накамерном мониторе Portkeys BM5 4го поколения. Это флагманский 5.5" монитор компании. И сам факт того, что это уже 4-я версия монитора говорит о том, что Portkeys нашла очень удачную формулу монитора, которую без сильных внешних изменений продает уже около 6 лет.

Формула это такая: качественный алюминиевый корпус, качественная яркая матрица с точной цветопередачей плюс порты SDI и HDMI, оба петлевые, и постоянно допиливается софт, чтобы с монитора можно было управлять любыми камерами по Wi-Fi, по проводу или по BlueTooth. Причем управлять безо всяких костылей, а ровно точно так же как вы управялете камерой со своего смартфона через фирменные приложения. Собственно, Portkeys использует те же самые протоколы управления.

Цена на накамерный монитор Portkeys BM5 IV Цена на AliExpress Цена на Amazon Цена на B&H

Для чего нужна возможность управления камерами с монитора

И у вас может возникнуть вопрос, а зачем вообще это нужно? Вот у меня камера в руках, на ней стоит монитор, для чего мне управлять камерой с монитора? Давайте объясню.

Во-первых, на профессиональных камерах типа RED в базе не идет никакого экрана. Вам все равно нужен накамерный монитор, чтобы видеть изображение. Но также на таких камерах нет привычного нам быстрого управления значением ISO, диафрагмой (это если мы используем электронные объективы), а также другими настройками. И для комфортного управления вы можете купить очень дорогой монитор RED. Или вы можете купить Portkeys BM5, который будет в 4 раза дешевле и при этом почти в 2 раза ярче.

И монитор RED работает только с RED, а Portkeys работает и с Sony, и с Blackmagic, и с Canon, Panasonic, Z-Cam, а теперь и с Nikon и Arri. Кстати, что удобно, Portkeys добавила в меню подсказку по всем поддерживаемым камерам и протоколам управления.

Ну а вторая необходимость использовать дистанционное управления появляется когда ваша камера установлена не в пределах досягаемости ваших рук. Например, камера установлена на кране, стабилизаторе, на штативе в 10 метрах от вас. И вам достаточно либо кинуть один HDMI или SDI кабель от камеры к монитору, либо вообще передавать картинку по воздуху с использованием видеосендера. По сути, вы можете работать как фокус-пуллер, только помимо управления фокусом, вы можете управлять вообще всеми функциями вашей камеры.

И вот эта комбинация качественного железа, возможности управления камерами и при этом гуманной цены и сделала мониторы линейки BM5 настолько популярными уже на протяжении многих лет.

Что нового в IV версии монитора Portkeys BM5

Это была вводная часть для понимания самой концепции, ну а теперь давайте я расскажу вам о нововведениях более подробно. И четвертая версия BM5 это, своего рода, рестайл третьей версии. Антенна у нас теперь совершенно не выступает за пределы корпуса, но, на мой взгляд, это может привести к снижению дальности работы.

Напомню, что на втором поколении BM5 для управления камерами использовался дополнительный модуль. У него была своя собственная антенна и по воздуху он мог управлять камерами BlackMagic через BlueTooth. И уже 5 лет назад на экране вашего накамерного монитора вы получали полную копию меню камер BlackMagic.

В третьей версии BM5 блок управления был интегрирован уже в сам монитор и добавилась поддержка Wi-Fi, что на порядок увеличило количество поддерживаемых камер. Причем на первых моделях, как у меня, разъем антенны был установлен перпендикулярно корпусу, что было не очень удобно. Потом на рестайлинговой версии его развернули и транспортировать монитор стало удобнее.

Ну а в самой последней, 4-ой версии, антенна вообще перестала выступать за пределы корпуса. При этом, для увеличения дальности работы, вы можете поставить сюда более крупную антенну, в том числе и угловую.

Несмотря на то, что Portkeys BM5 третьей версии работает на той же операционной системе Cinenorm, в четвертой версии монитора дизайн меню отличается и функционал значительно шире. На выставке мне сказали, что это не маркетинговые изменения, а для работы всех этих новых функций потребовалось новое железо.

Яркость монитора Portkeys BM5 IV

Посколько не все зрители пользовались предыдущей версией монитора, то я расскажу обо всем функционале, а не только об отличиях. И начнем мы с того самого железа. Яркость монитора уменьшилась по сравнению с предшественником. Было 2200 нит, а стало 2000 нит. На IBC в Амстердаме я спросил почему так произошло.

Оказалось, что при максимальном значении яркости данной панели у нее могут незначительно отклоняться цвета. Причем даже не сами цвета, а гамма изображения. Поэтому, чтобы монитор оставался максимально точным во всем диапазоне яркостей, было принято решение снизить яркость на 10%. Кстати, видимо из-за этого максимальная потребляемая мощность снизилась с 16 до 14 Ватт.

Разъемы и физические кнопки управления Portkeys BM5 IV

Разъема HDMI теперь два, один на вход, другой на выход. На третьей версии HDMI был всего один, а на его месте располагалась кнопка включения. Теперь же кнопка включения переехала наверх, в результате чего количество функциональных кнопок сократилось с 4-х до двух и это мне не понравилось, так как механические кнопки вызова ассистентов гораздо удобнее, чем сенсорные на экране.

Кнопка извлечения батареи теперь стала удобнее, больше в экстерьере изменений нет. Экран остался точно такой же по размерам, а это значит, что защитные стекла от прошлой версии подходят.

Отличия профессионального монитора от консьюмерского

Ну а теперь перечислю то, что умеет этот аппарат и вы поймете, чем профессиональный монитор отличается от консьюмерского.

Монитор является двухканальным. То есть может одновременно принимать разное изображение по HDMI и SDI. При этом, он сразу может выводить два потока на экран, причем делать это разными способами.  Вы можете выводить горизонтальное изображение и его кропнутую вертикальную версию. Это на тот случай, если вы снимаете контент одновременно для разных площадок, например для YouTube и TikTok. Также вы можете выводить два разных сигнала в режиме «картинка в картинке». Можете выводить два разных сигнала как в вертикальном формате, так и в горизонтальном. Или можете два разных сигнала выводить один в горизонтальном, а другой в вертикальном режиме.

Эти функции раньше были доступны только большим студийным мультикамерным мониторам, теперь это все есть и в маленьком мониторе.

Кроссконвертация

Разумеется, монитор одновременно может как принимать, так и отдавать сигнал по SDI и HDMI. Но примечательно то, что у Portkeys BM5 IV есть кроссконвертация. Вы можете подать сигнал по SDI и забрать его одновременно по SDI и HDMI. Или же наоборот, можете подать сигнал по HDMI и забрать его по HDMI и SDI одновременно. И это максимально полезная функция!

По HDMI вы можете подавать и выводить сигнал 4K 60 fps. SDI здесь версии 3G, поэтому максимальный режим FullHD 60 кадров в секунду.

LUT и настройка False color

Еще по SDI вы можете выводить картинку с наложенным LUT, а в самом мониторе уже предустановлены LUT для многих камер. Но есть здесь и функция, которую лично я до этого не встречал, а именно False Color для LOG. Это значит, что для контроля экспозиции вам не нужно накладывать LUT, вы можете контролировать экспозицию картинки в сыром логарифмическом профиле.

И что просто великолепно, теперь вы можете настроить цвета False color самостоятельно. Вы можете выбрать 15 диапазонов уровней яркости и 77 цветов. Только за эту функцию уже можно купить этот монитор.

Кастомные страницы

Еще одно важное нововведение - это появление кастомных страниц для разных функций. Это вот такие вкладки, на которые вы можете добавить нужные вам ассистенты и переключаться между ними. Вы можете сгруппировать ассистенты так как вам нужно или же, если монитором пользуются несколько операторов одновременно, то каждый может настроить функции монитора под себя. Всего доступно 7 таких кастомных вкладок.

И очень важно то, что вы можете сохранить все ваши настройки монитора на флешку и вам не придется заново настраивать монитор после обновления прошивки. Или же вы можете перенести настройки на другой такой же монитор.

И, насколько я могу предполагать, Portkeys может добавить в будущем поддержку сразу нескольких пользовательских профилей. Опять же, если монитором пользуются разные люди, то каждый сможет  в один клик загружать свои настройки. Если такую штуку добавят, то это будет очень круто.

Меню Portkeys BM5 IV

Теперь давайте посмотрим на меню и Portkeys продолжает с ним экспериментировать. Левая часть экрана отдана под быструю регулировку яркости, скорости вентилятора или громкости. Кстати, не очень понимаю, почему до сих пор не добавляют автоматический режим работы вентилятора, чтобы он сам поддерживал нужную температуру.

Ниже есть кнопка сопряжения с камерами и вот это меню сделано просто и удобно. К камерам вы можете подключиться через Wi-Fi, Bluetooth или по проводу. Еще раз покажу вам список всех поддерживаемых камер на текущий момент. Рядом с ними указано через какой протокол они могут работать. Я использовал Wi-Fi подключение к Sony A7SIII с последней прошивкой 3.2. Все функции, включая фокусировку по касанию работали без нареканий.

Если есть желание подключиться по кабелю, то сможете управлять не только камерой, но и фоллоу-фокусами Tilta. Для этого у Portkeys существует множество разных кабелей.

С правой стороны экрана выводятся те самые ассистенты, которые вы добавили в кастомные вкладки. Их можно добавлять много, но придется проматывать. Всего на экране помещаются 6 ассистентов и еще два можно повесить на кнопки F1 и F2. Также можно запрограммировать колесико, например, на увеличение яркости.

В правом нижнем углу есть кнопка настроек ассистентов, нажав ее, а потом нажимая на иконку ассистентов вы можете каждый настроить индивидуально.

А в левом нижнем углу пиктограмма шестеренки отвечает за настройки самого монитора. Вы можете перемещаться по меню как с помощью сенсорного экрана, так и с помощью колесика и кнопки выхода.

Здесь присутствуют настройки изображения, настройки цветового пространства, при этом есть два пользовательских режима, если вы захотите сами откалибровать монитор. Настройки входных и выходных сигналов, переворот и отзеркаливание изображения, настройки механических функциональных кнопок а также выбор функции для колеса управления.

В системных настройках можно выбрать русский язык, уровень прозрачности меню, настроить положение кнопки записи при управлении камерами, включить или выключить трансляцию сигнала Tally по SDI, а также есть функция, которая автоматически заглушает вентилятор при нажатии кнопки записи.

В целом, меню стало интуитивно понятнее, чем раньше. Если просто ткнуть пальцем по экрану, то меню скрывается. Но, очевидно, что Portkeys все еще будут экспериментировать с меню, пока не придут к своему идеалу.

Ну а если вы немного запутались, то давайте я еще раз продемонстрирую вам управление монитором. Итак, слева управляем яркостью, вентилятором и громкостью. Ниже управление камерами. Шестеренка - настройки монитора.

Справа - ассистенты изображения. Если пиктограмма не понятна - нажимаете знак вопроса и появляется текстовое описание. В самом низу кнопка настройки каждого ассистента.

Ну а те самые 7 кастомных вкладок открываются по свайпу сверху вниз. Мигающая строка показывает какая складка с ассистентами активна в данный момент.

Ну в в нижней части экрана отображается статус монитора. Разумеется, функций очень много, поэтому меню обширное.

Недостатки меню

Что не понравилось лично мне, это то, что промотка меню не очень интуитивная. Часто вы можете не заметить вот эти маленькие прямоугольнички, которые показывают, что ниже меню продолжается.

Такая же история с кастомными вкладками. По началу я думал, что их всего 4, а потом увидел эти две полосочки и понял, что можно еще пролистнуть. При этом вкладок всего 7, а отображается 8. И даже когда все 7 вкладок заполнены, то на 8 вкладке продолжает оставаться кнопкой добавления новой.

Еще один баг - При отражении по горизонтали также отзеокаливается меню и текст становится нечитаемым.

Очевидно, что монитор новый и эти мелкие шероховатости будут убраны в новой прошивке. К остальному у меня претензий нет. В связке с Sony A7SIII все работало, как положено.

Выводы

Какие выводы? Простые на самом деле. Отличный монитор стал еще круче и обзавелся большим количеством новых функций. При этом цена не выросла, это те же самые 600$. С таким ценником у Portkeys просто нет конкурентов. Да и в целом найти монитор с таким функционалом это надо постараться. Ну и вот глядя на этот монитор я могу сказать, как должен выглядеть мой монитор мечты. Это вот точно такой же монитор с яркость 3000 нит. Если Portkeys выпустят новую версию этого монитора с такой яркостью, то ничего лучше и желать будет нельзя.
