Обзор Shimbol ZO600MS и видеосендера Shimbol ZO1000. 4 в 1: монитор, рекордер, видеосендер, ресивер



Обзор Shimbol ZO600MS и видеосендера Shimbol ZO1000. 4 в 1: монитор, рекордер, видеосендер, ресивер

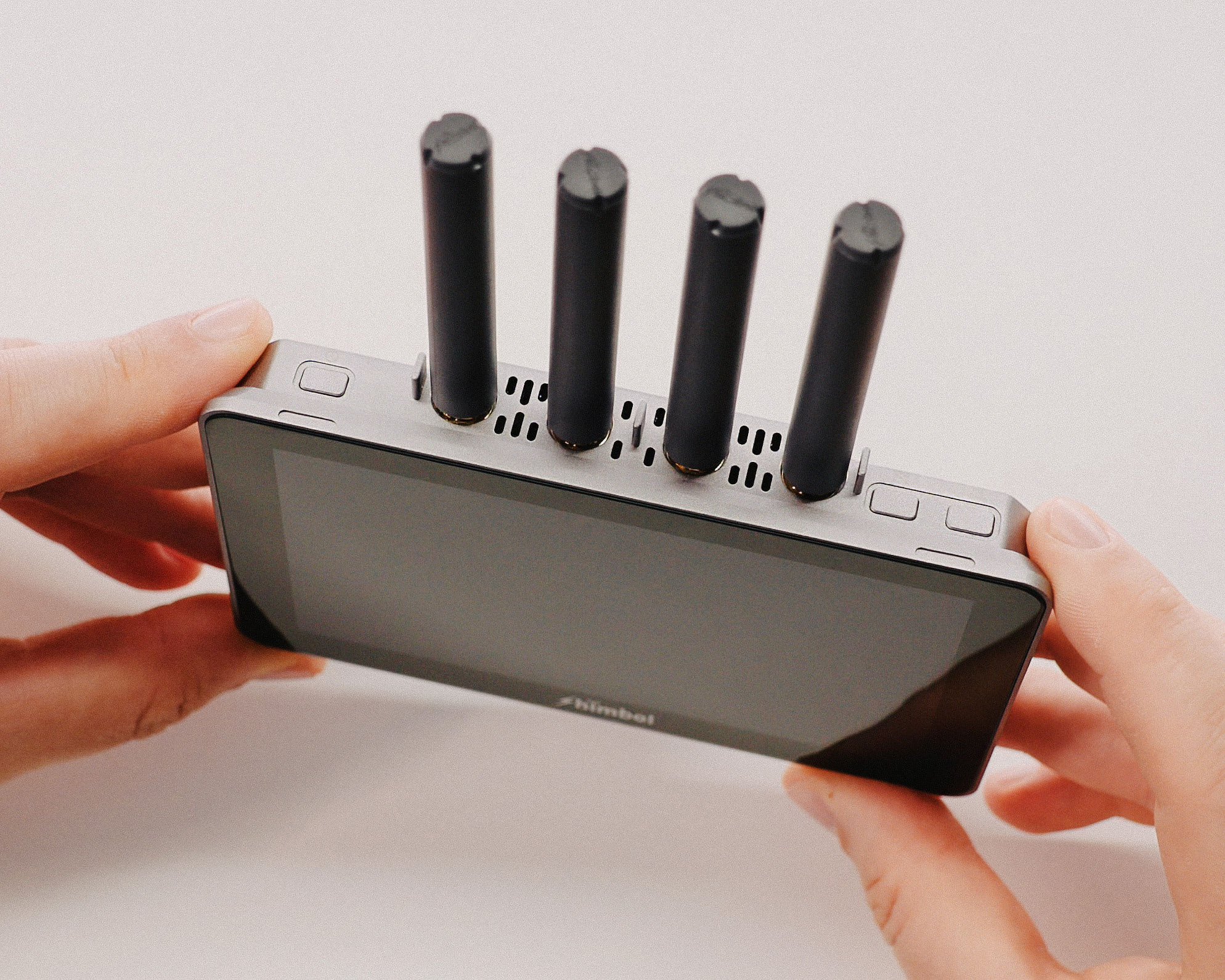

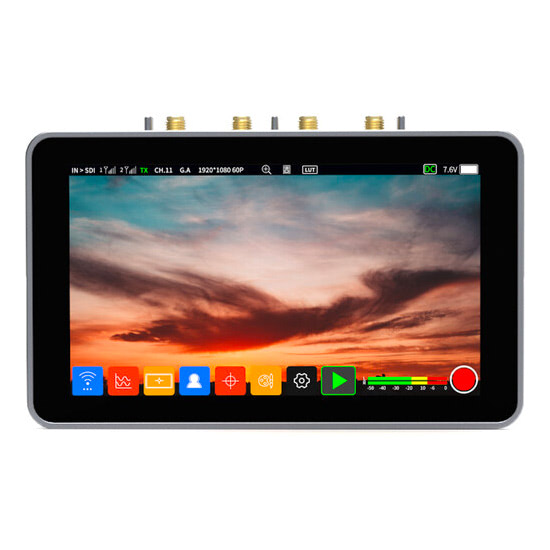

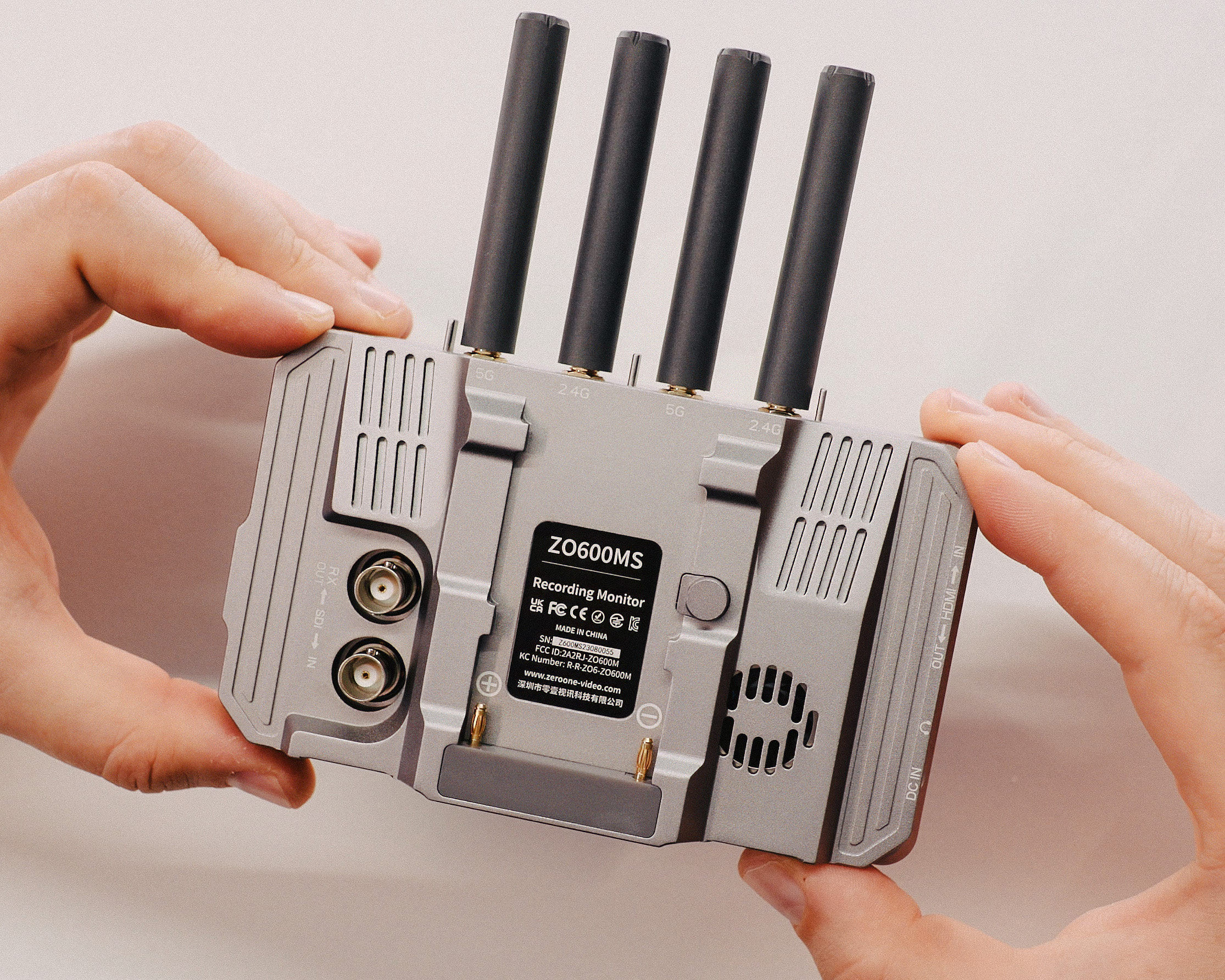

Друзья, всем привет, сегодня у меня на обзоре вот такой вот монитор с четырьмя антеннами. Называется он SHIMBOL ZO600MS. И это очень прокаченный аппарат, так как совмещает в себе сразу несколько устройств:



Shimbol ZO600MS Обзор

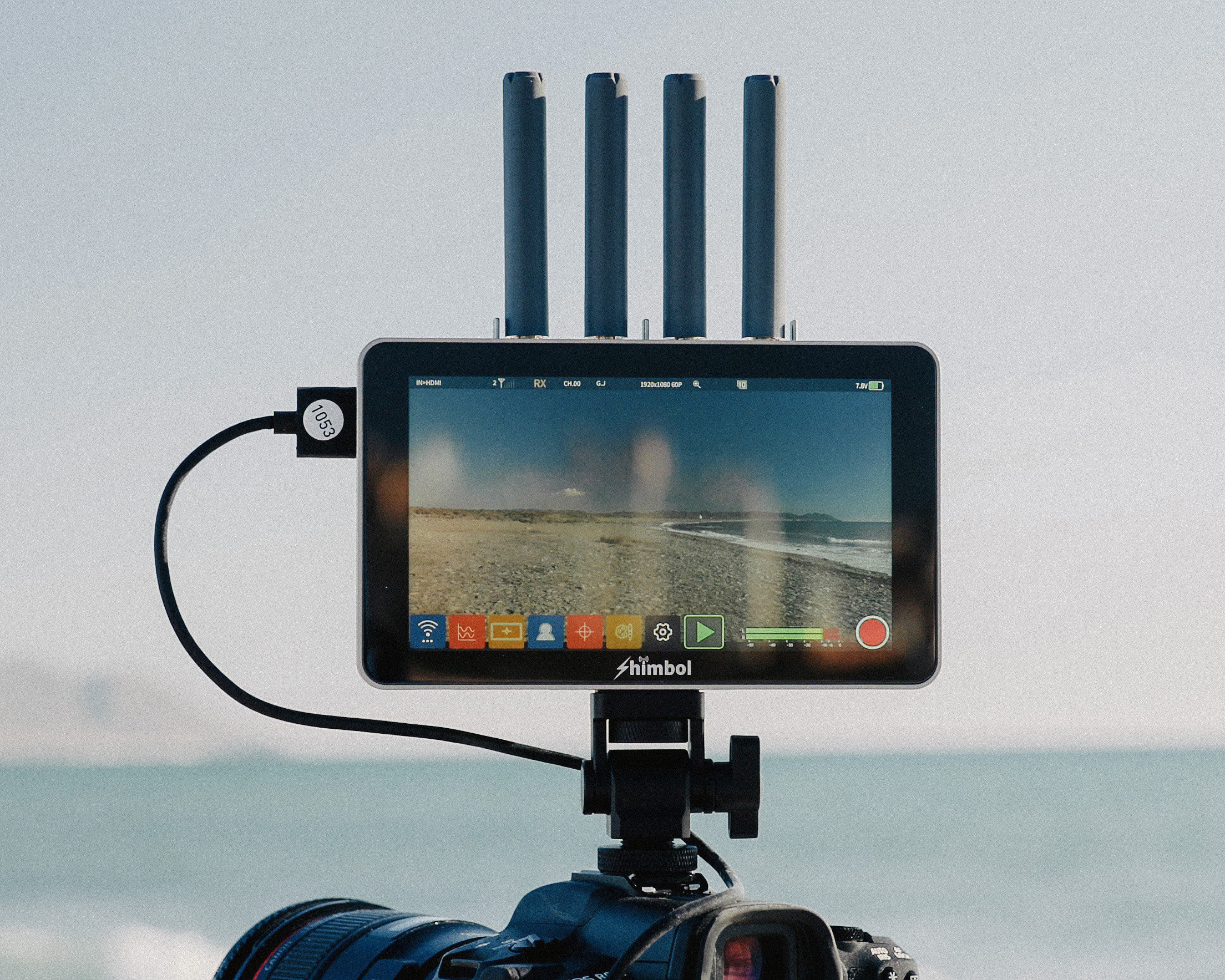

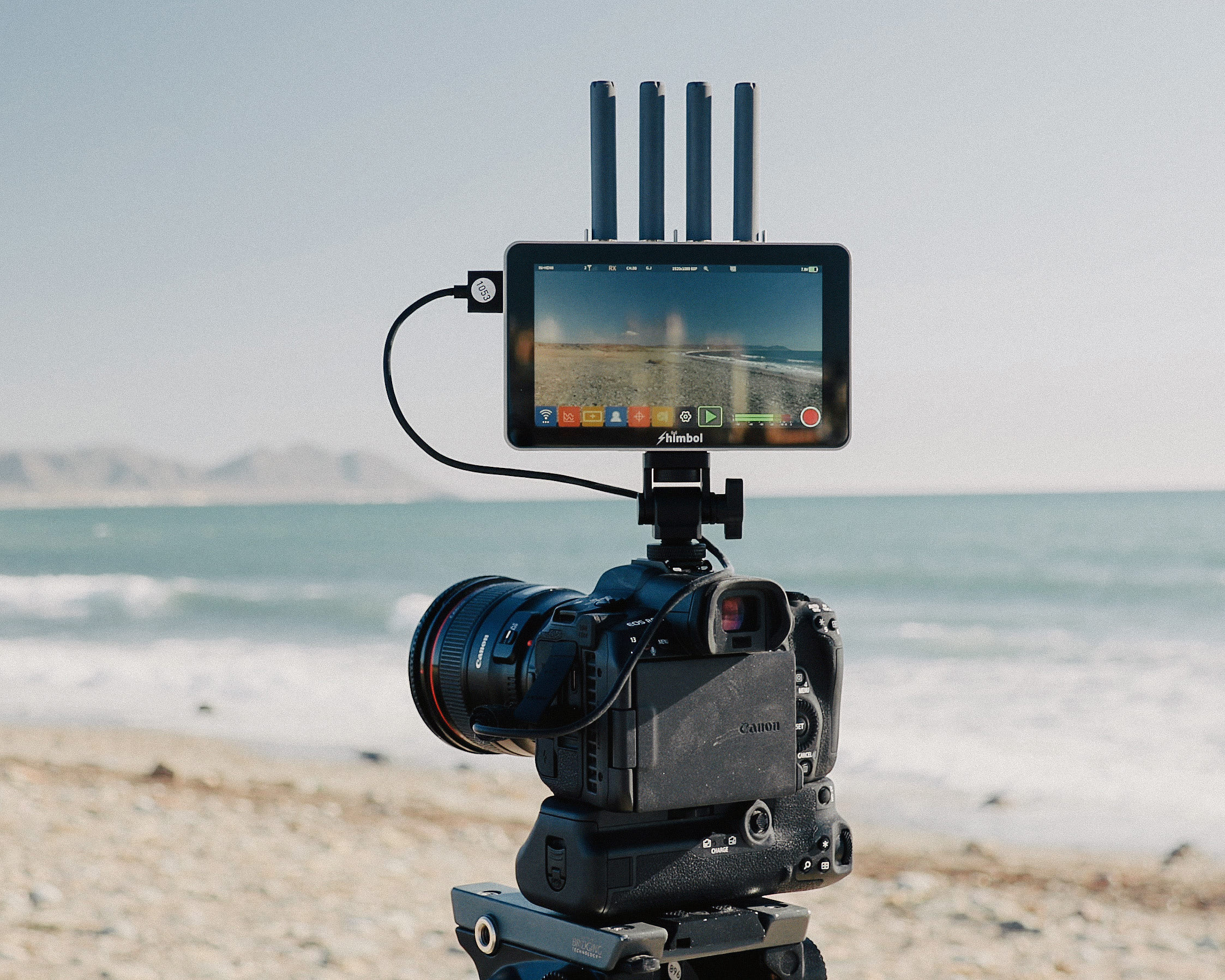

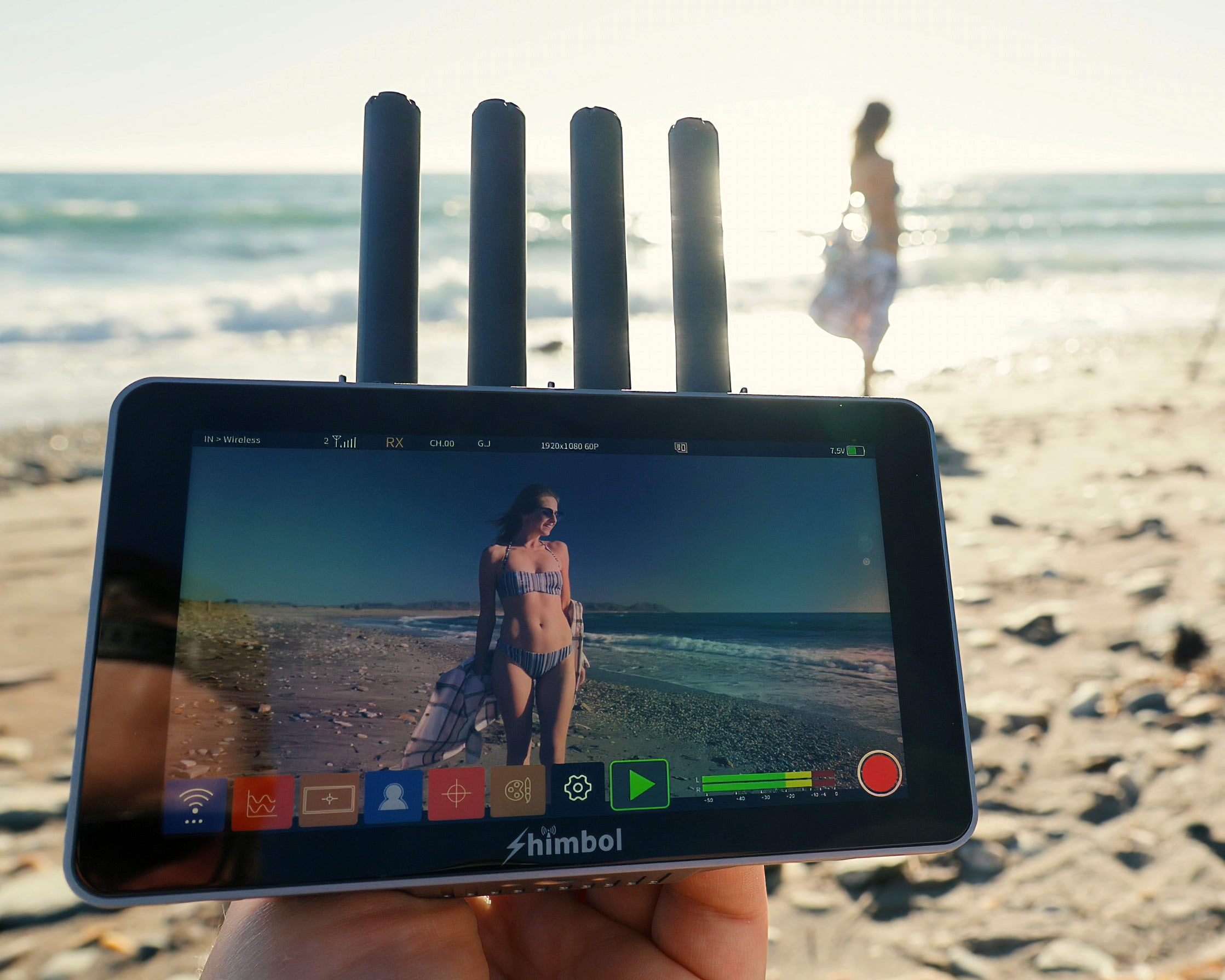

Во-первых, это яркий накамерный монитор. И яркость здесь 2000 нит, чего достаточно даже при работе на солнце.

Во-вторых, одновременно он может работать как видеосендер. То есть вы подаете на него картинку с камеры, он показывает ее вам и одновременно передает по воздуху на ресиверы.

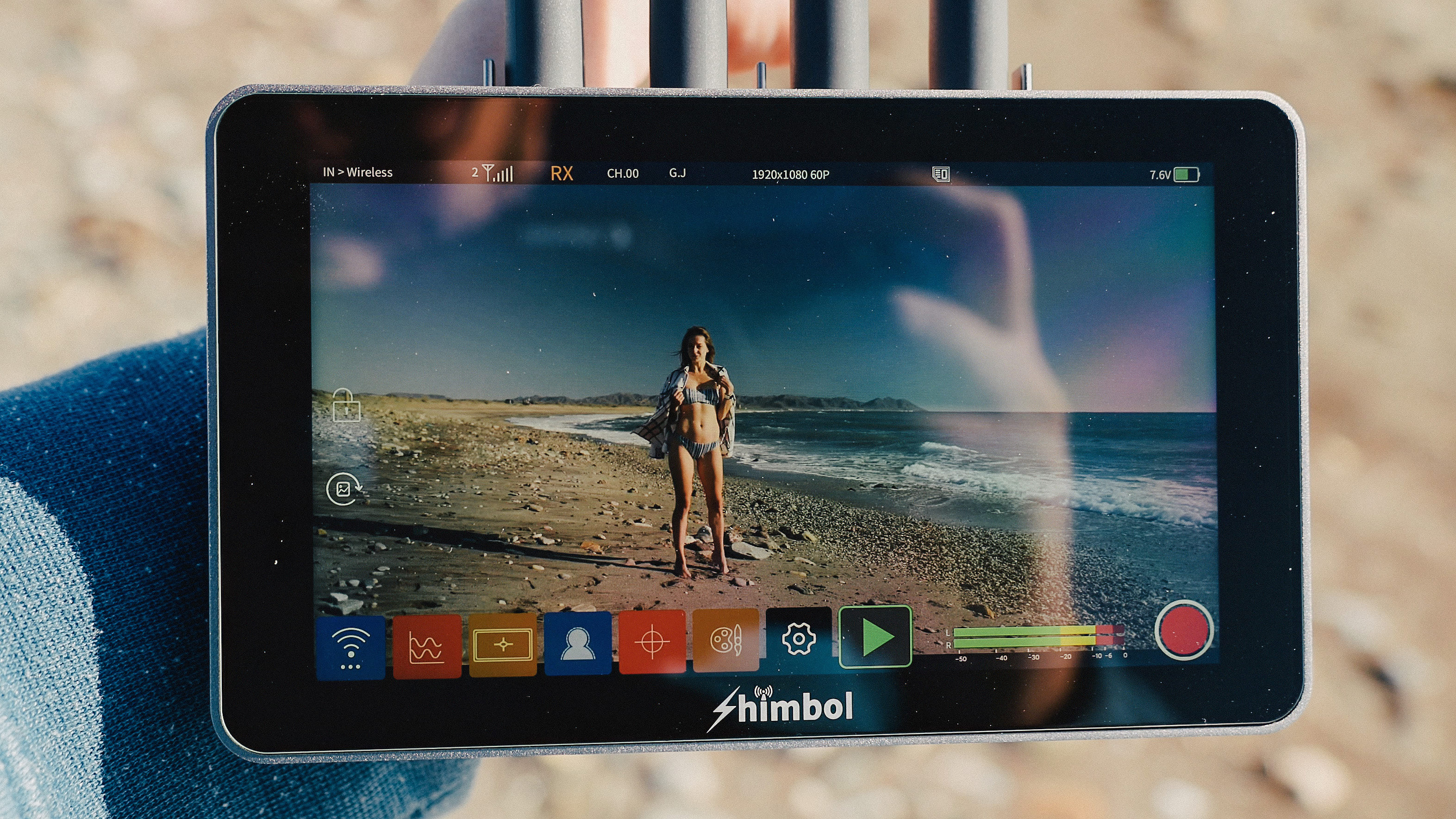

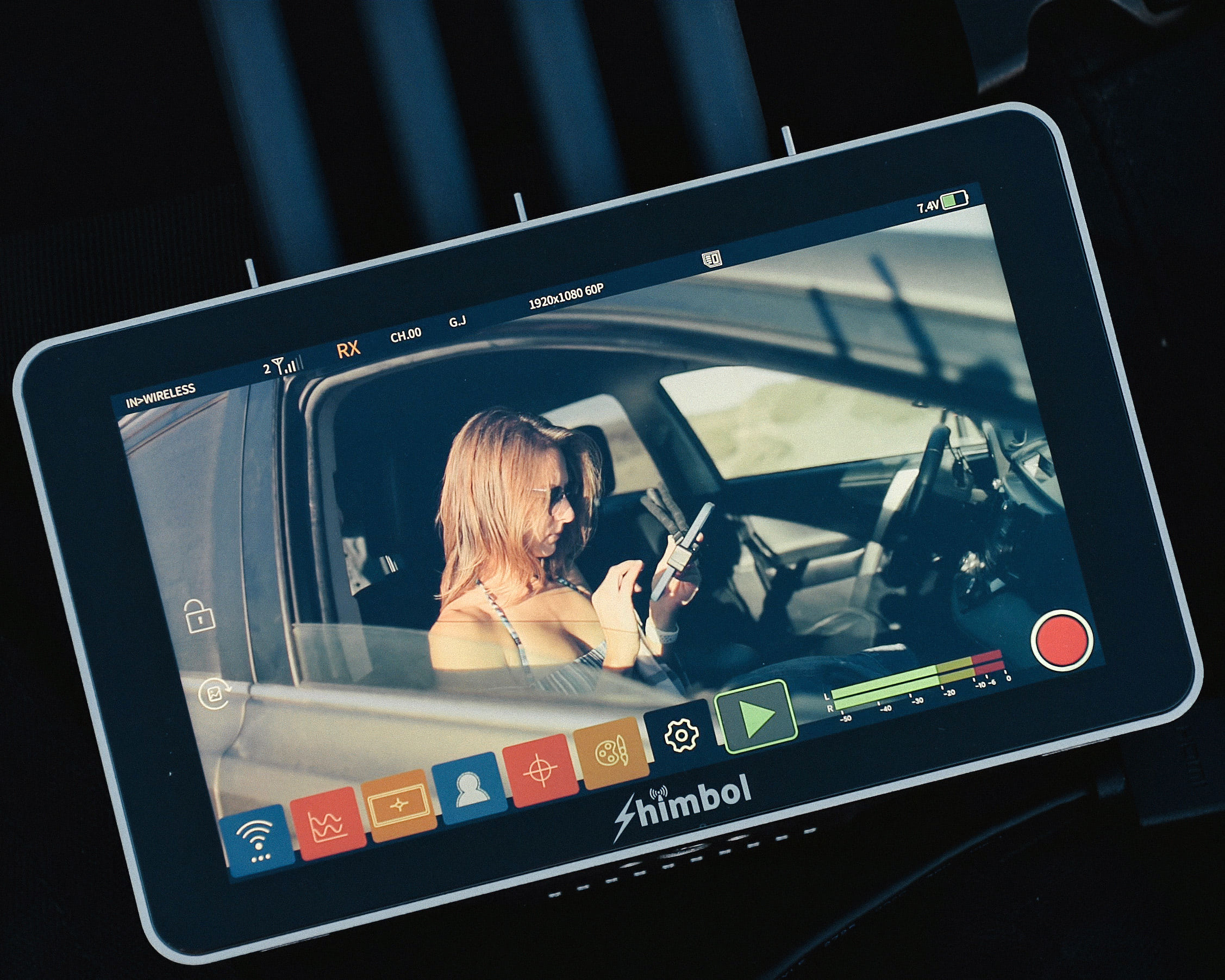

В-третьих, он может работать и как ресивер. То есть если у вас, например, два таких монитора, то вы можете с одного сигнал отправлять, а на другом сигнал принимать.

Ну, и четвертая функция - монитор умеет записывать сигнал на SD карту. Это, разумеется, не профессиональный видеорекордер, но в определенных ситуациях эта функция может пригодиться.



Shimbol ZO600MS Обзор

Обзор на Shimbol ZO1000



Сейчас я пройдусь по всем особенностям , но так как для тестирования всех функций нам все-равно потребуются дополнительный сендер и ресивер, то в сегодняшнем видео я сделаю еще и полный обзор комплекта ZO1000.

Дело в том, что все беспроводные устройства Shimbol совместимы между собой и любое из них может выступать приемником или передатчиком сигнала для всех остальных. И я приложил немало усилий, чтобы протестировать разные режимы работы и померять задержку сигнала, в том числе и при трансляции на смартфоны. Так что не забудьте поставить лайк, если это видео было вам полезным, так как такого подробного тестирования больше на YouTube вы не найдете.



Shimbol ZO600MS Обзор



Накамерный монитор Shimbol ZO600MS

Для начала несколько слов о комплектации. Она здесь отличная, помимо HDMI и SDI кабеля, есть крепеж, а также защитное закаленное стекло, которое я вам рекомендую сразу же наклеивать, пока на экран не попала пыль. Наклеивается оно очень просто и идеально подогнано к монитору. Так что даже в таких мелочах ZO600MS сразу же производит впечатление хорошего продукта.



Shimbol ZO600MS Обзор

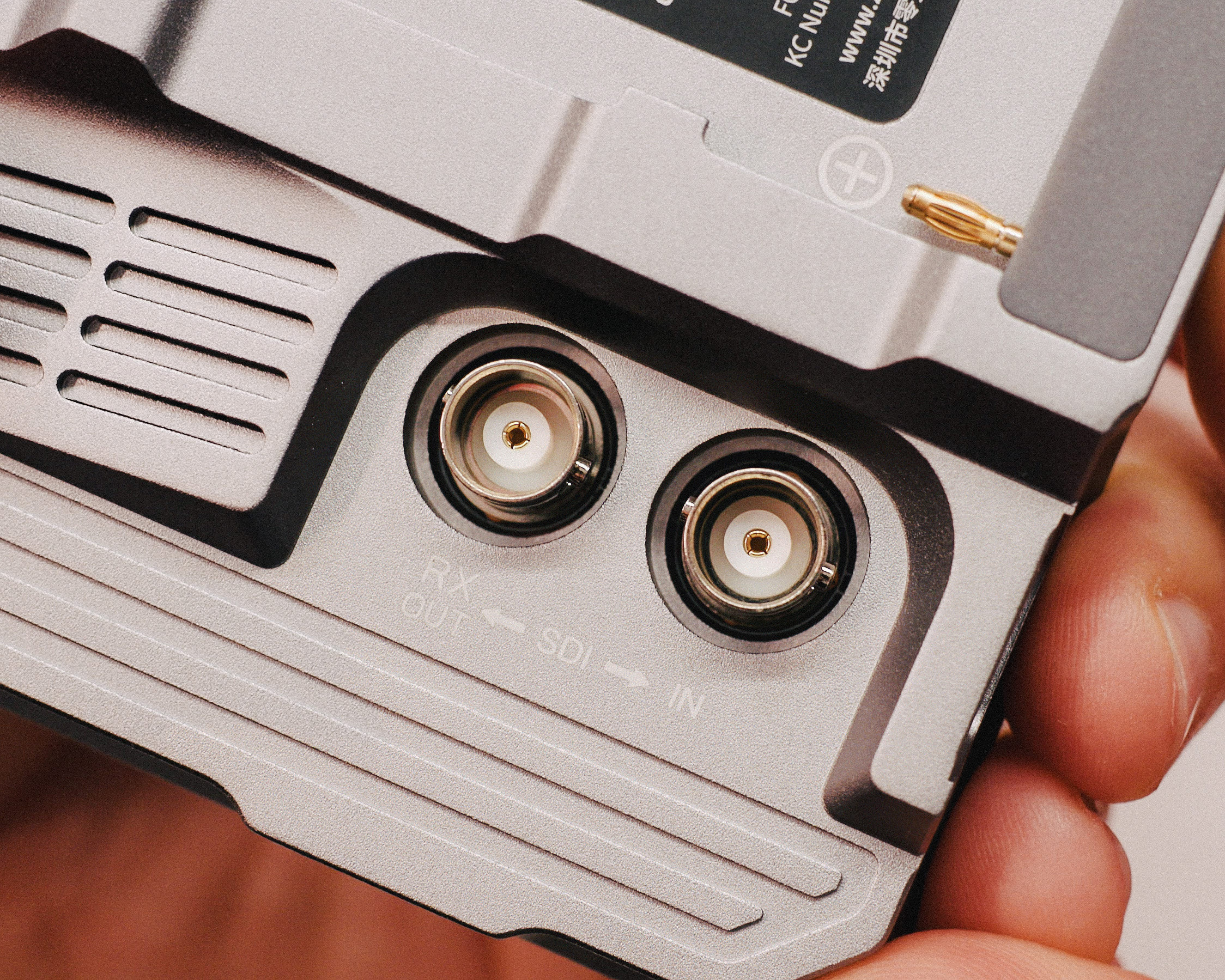

Итак, первая функция этого девайса - яркий накамерный монитор. По сути, это тот же самый Shimbol Memory I Pro, обзор которого уже был на канале. Поэтому я не буду очень подробно останавливаться на всех настройках ZO600MS, они здесь идентичны Memory I Pro. Если в двух словах, то это очень добротно сделанный монитор, у которого есть как HDMI, так и SDI входы и выходы. Присутствую все необходимые ассистенты, меню быстрое и отлично сгруппированное. Время загрузки монитра около 25 секунд.



Shimbol ZO600MS Обзор



Монитор умеет записывать видео на карту памяти с максимальным разрешением FulHD до 60к/с включительно. Битрейт здесь 25 мегабит в секунду и поддерживаются разные режимы записи, в том числе и с таймкодом. Опять же, более подробно можете посмотреть в обзоре Shimbol Memory I Pro. В комплекте идет карта на 32 ГБ.



Shimbol ZO600MS Обзор



Также, если монитор работает в режиме беспроводного ресивера, то он тоже может записывать сигнал в том же FullHD 60fps, но вот его максимальный битрейт составит уже около 8 мбит/с. Возможно, это именно тот битрейт, с которым и передается видео по воздуху, а может битрейт снижен по другим причинам. В любом случае, у меня на сайте вы сможете скачать примеры записи на это устройство как при подключении к камере, так и при приеме изображения в качестве ресивера.



Shimbol ZO600MS Обзор

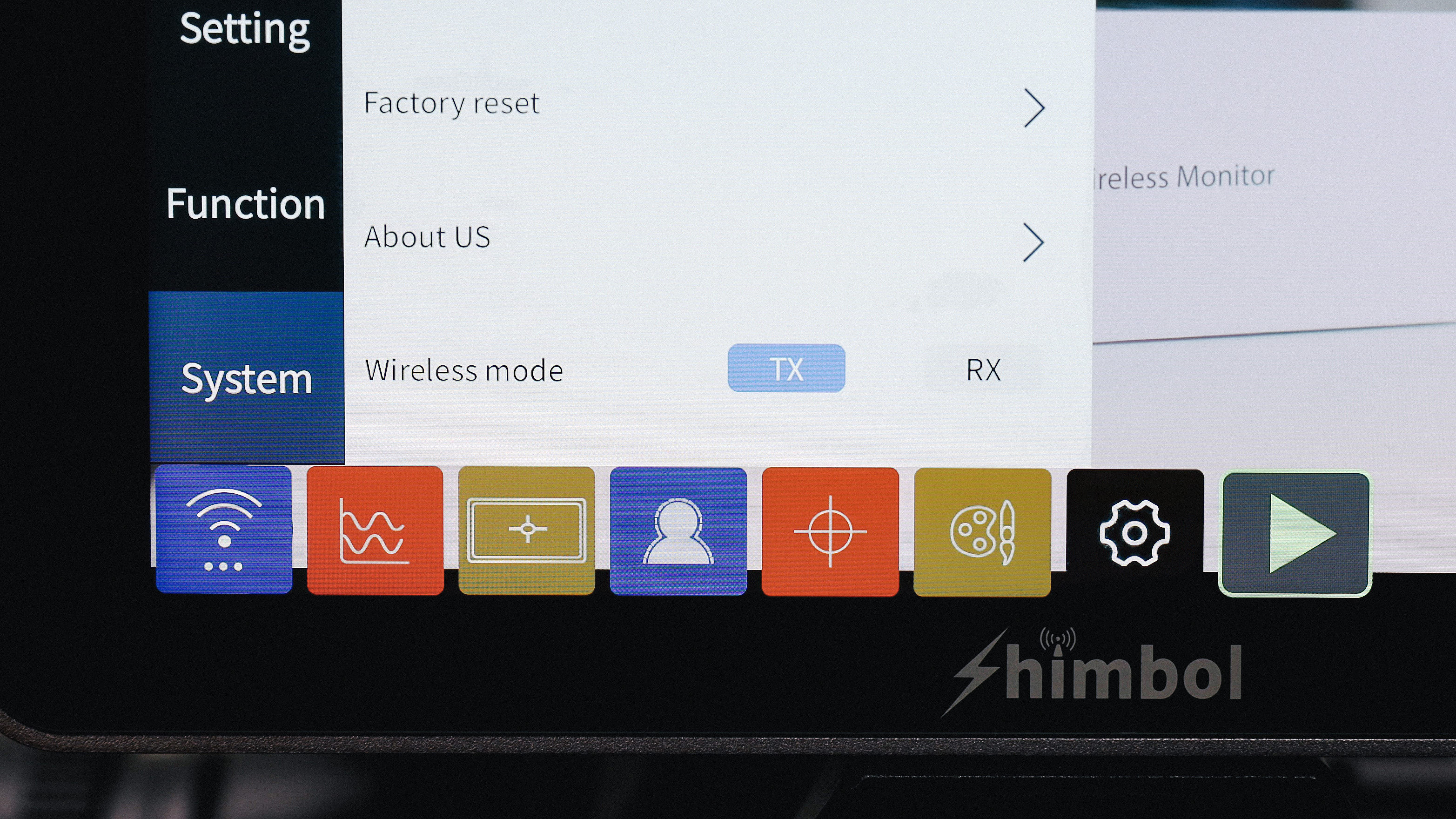

Теперь переходим к самому интересному: это беспроводные подключения. В меню вы можете выбрать в каком режиме работать монитору: в режиме передатчика или приемника. После переключения режимов монитор нужно перезагрузить. При этом выключится он сам, а включить его снова нужно самому. Странно, что не прописали такую простую функцию, как автоперезагрузка. Но, думаю, это поправят в прошивке.



Shimbol ZO600MS Обзор



В режиме передатчика монитор может транслировать сигнал как на мобильные устройства через Wi-Fi, для этого вам нужно установить мобильные приложения, так и на физические приемники. Как я уже сказал, все устройства Shimbol совместимы друг с другом, так что принимать сигнал может либо такой же монитор, либо приемники 1000-ой и 600-сотой серии.



Shimbol ZO600MS Обзор

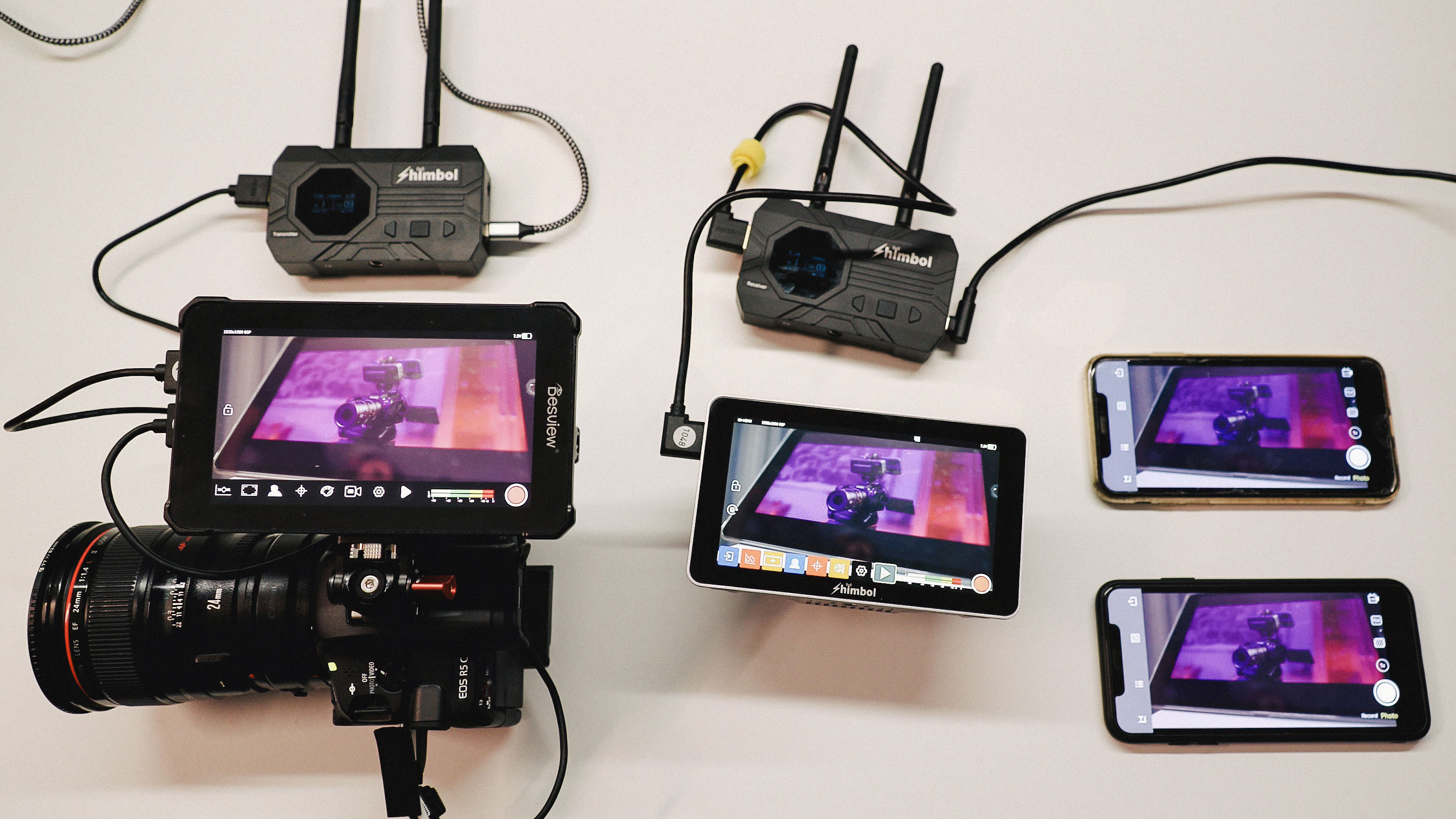

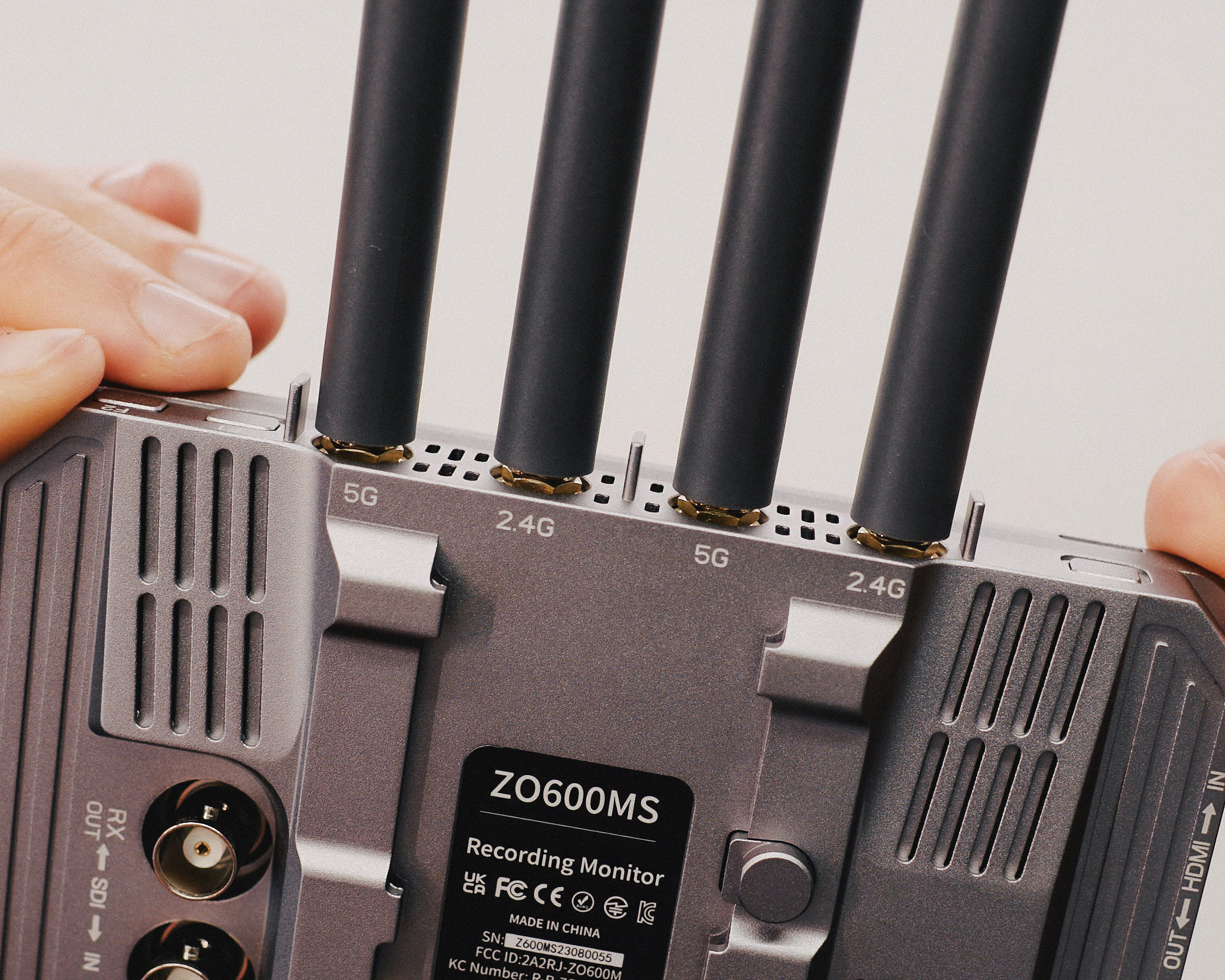

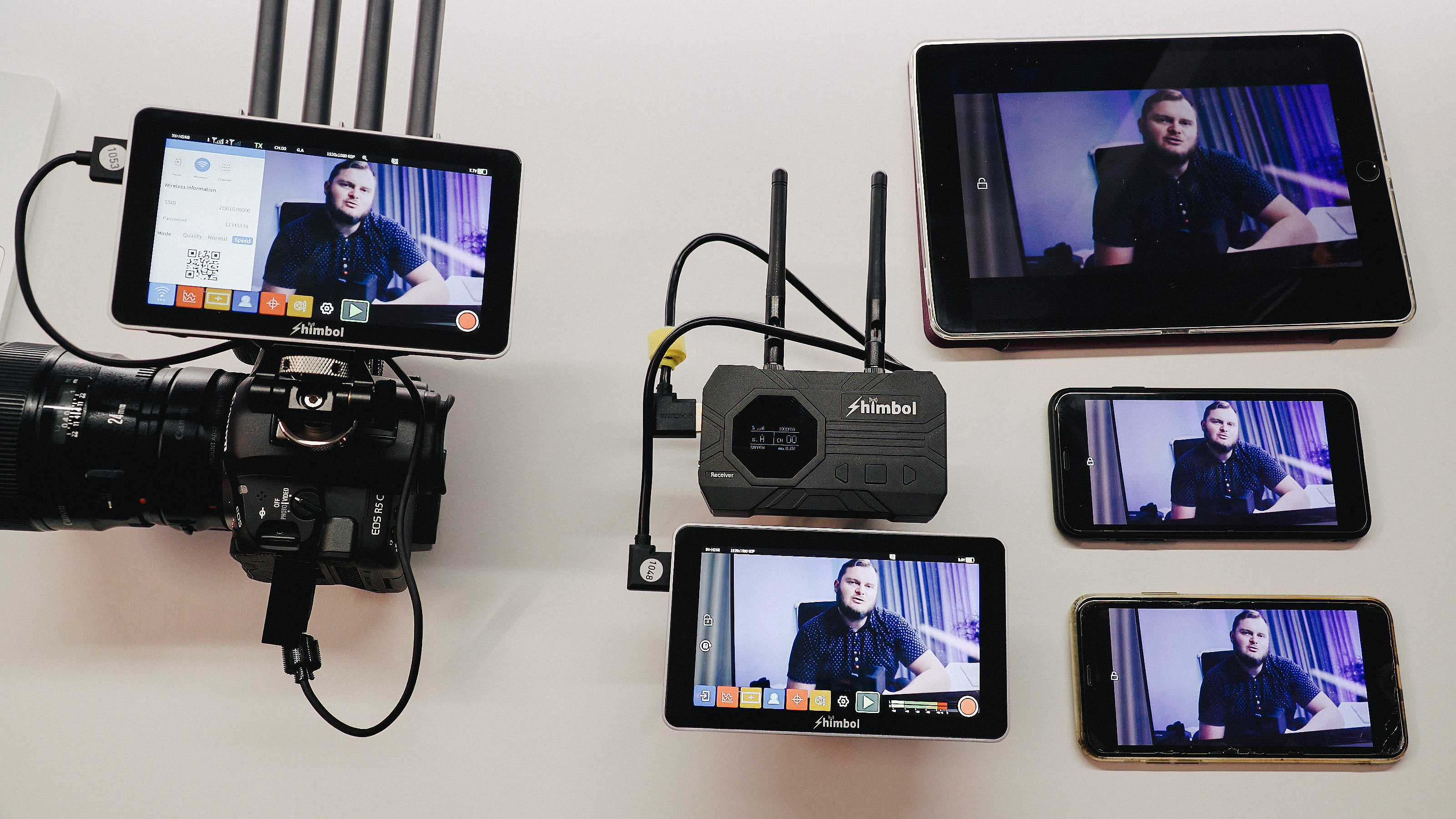

Монитор может передавать сигнал сразу на 4 устройства. Для передачи используются диапазон 2.4 ГГц, а также 5 ГГц. Максимальное качество трансляции FullHD 60 fps. В данном случае вы видите как монитор раздает видео на 2 айфона, айпад и ресивер ZO1000. Также, например, вы можете передавать сигнал на 2 ресивера и 2 айфона.



Shimbol ZO600MS Обзор

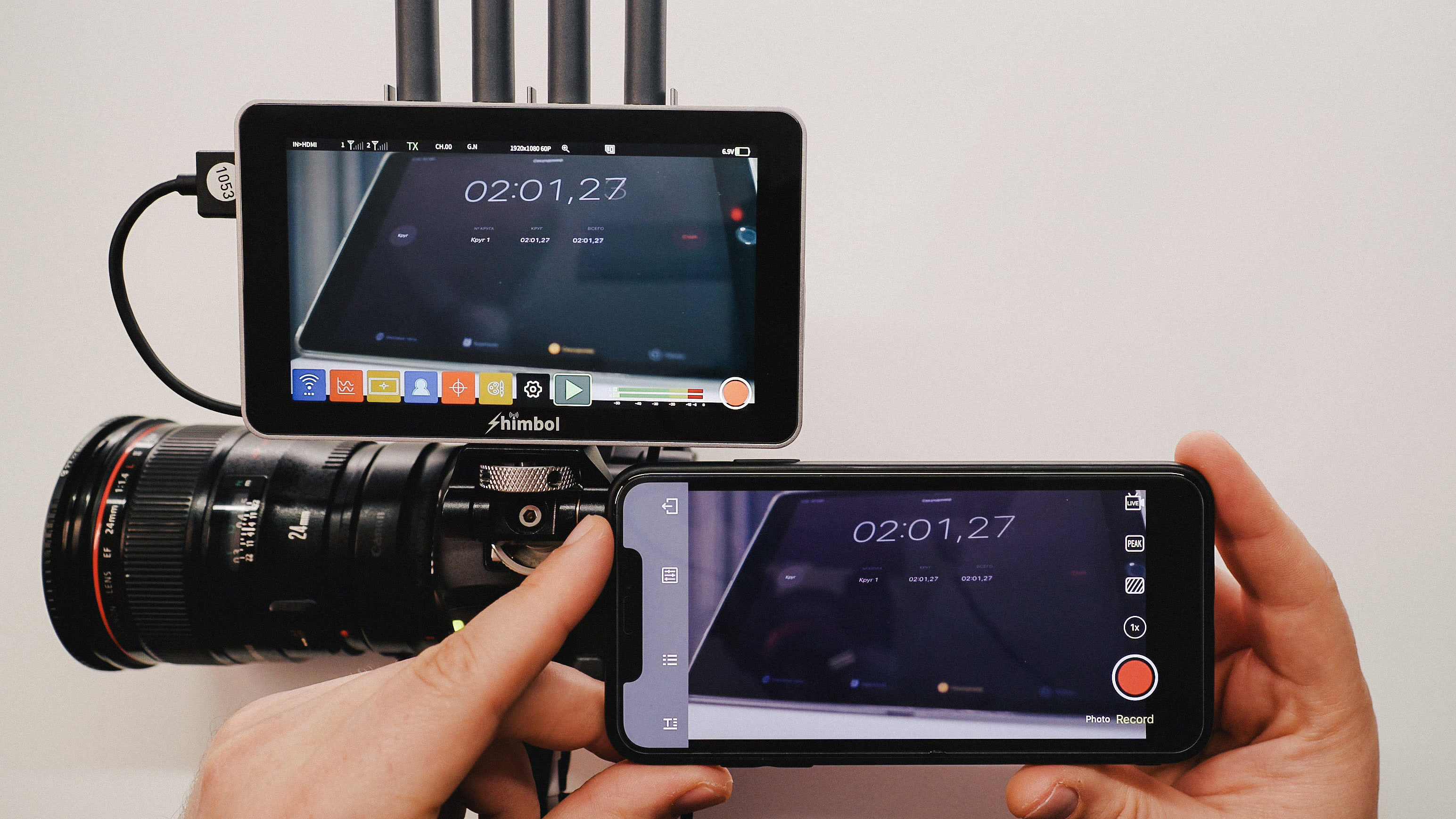

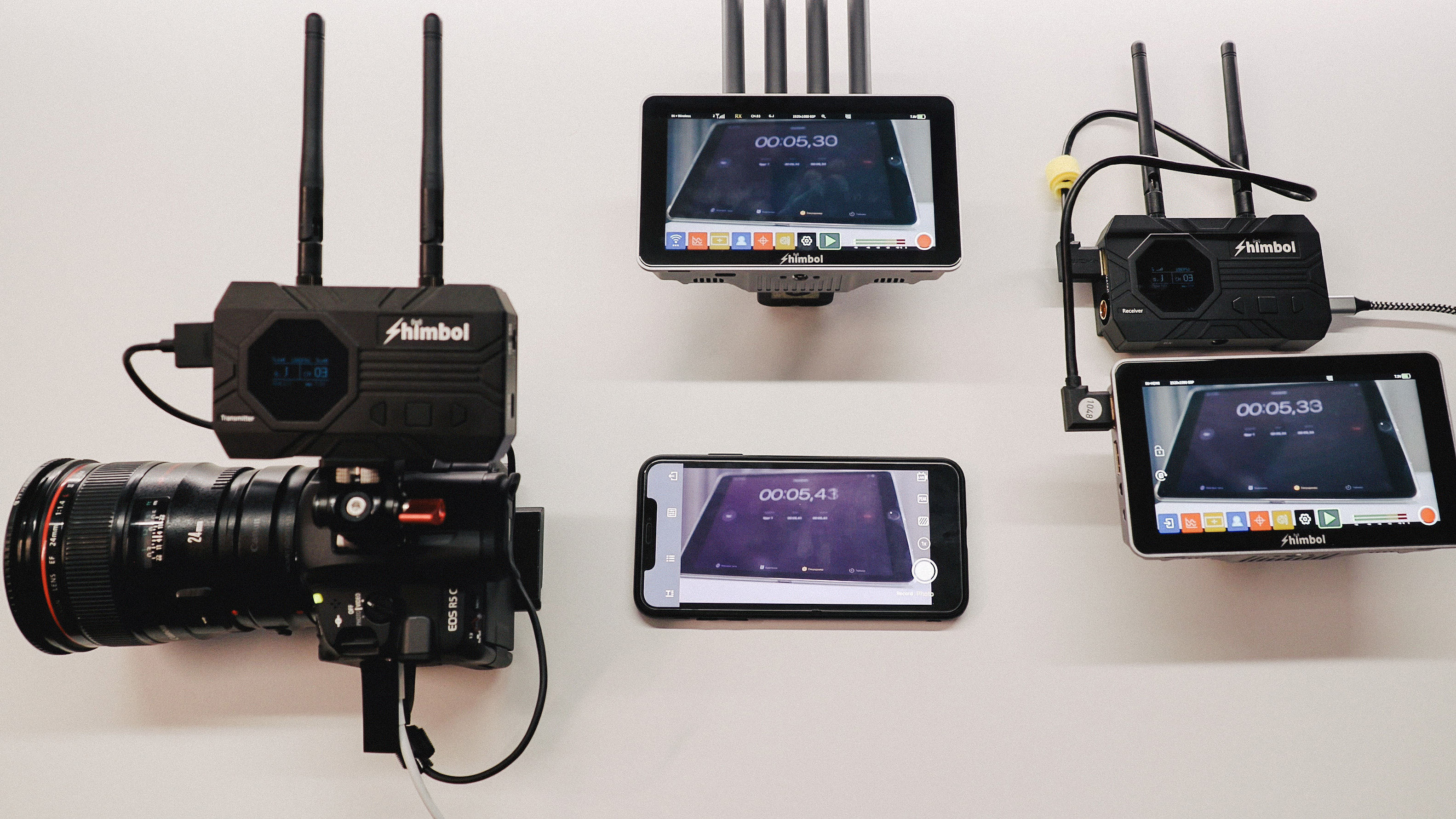

Задержка сигнала заявлена менее 80мс, но я ее протестировал самостоятельно и сейчас вы можете видеть задержку на ваших экранах. При этом у нас самый суровый сценарий, когда и приемники и передатчики находятся на минимальном расстоянии между друг другом, то есть у нас запредельная интерференция. Кстати, я давно уже заметил, что на всех подобных системах трансляция на смартфон осуществляется с меньшей задержкой, чем на физический ресивер с монитором. Это связано с тем, что после того, как сигнал принят приемником, его еще нужно передать на монитор. А задержка у современных мониторов на входе в районе 30-60 миллисекунд.



Shimbol ZO600MS Обзор



И, кстати, это также нужно учитывать, если вы подключаете к камере вначале накамерный монитор, а потом с него передаете сквозной сигнал на сендер. То есть у вас суммируется задержка на входе монитора с задержкой сендера. Поэтому правильно к камере подключать вначале сендер, а уже к нему монитор через сквозной канал.



Но в данном случае у нас и сендер и монитор собраны в одном устройстве, так что сейчас мы можем наблюдать именно задержку сендера.



Для бепроводной работы поддерживаются группы и каналы. А для того, чтобы подключить смартфон достаточно просто отсканировать QR код на мониторе. Все просто и понятно.



Видеосендер Shimbol ZO1000

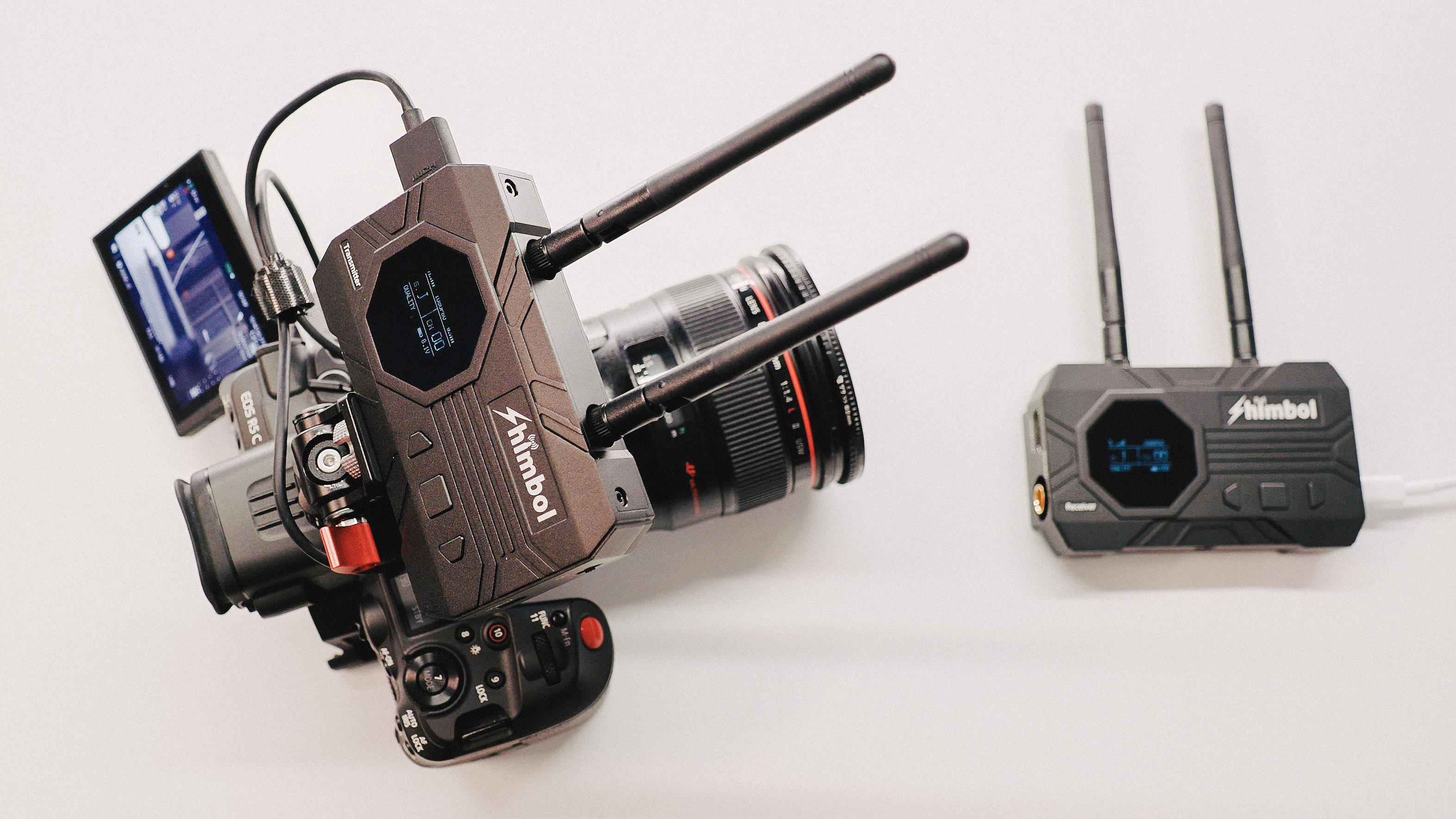

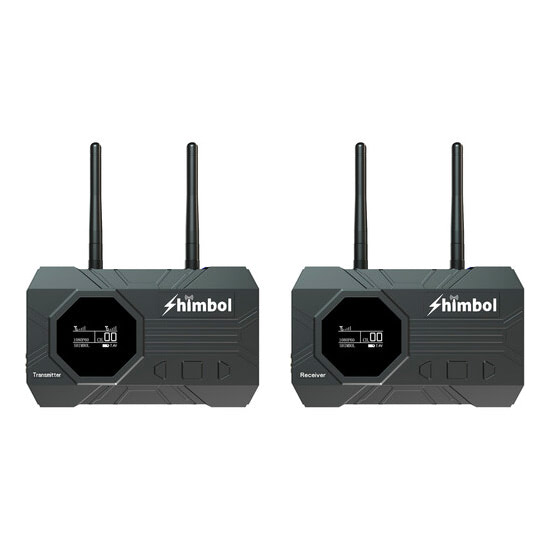

Теперь давайте расскажу о системе Shimbol ZO1000. Она включает в себя один передатчик и один приемник. Устройства выполнены в металлическом корпусе, но видно, что на некоторых элементах сэкономили.



Shimbol ZO1000 обзор

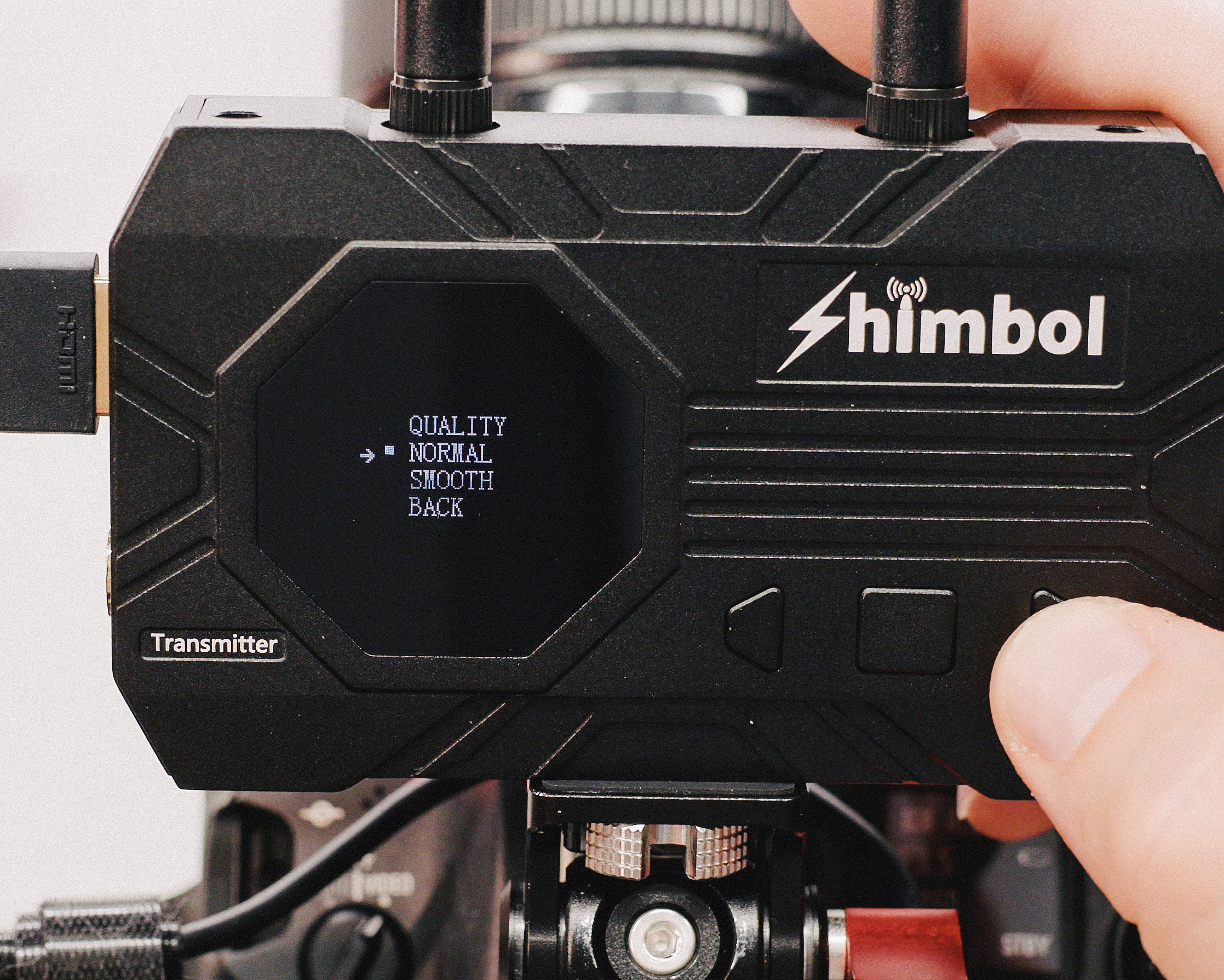

Во-первых, здесь довольно простой выключатель а также достаточно тусклый экран. Постоянно смотреть на него вы вряд ли будете, так как настроив все один раз далее все будет подключаться автоматически. Мобильные устройства точно так же подключаются через QR код. Но по сути это просто подключение к Wi-Fi устройства. Управление очень простое и логичное.



Shimbol ZO1000 Обзор



Shimbol ZO1000 Обзор

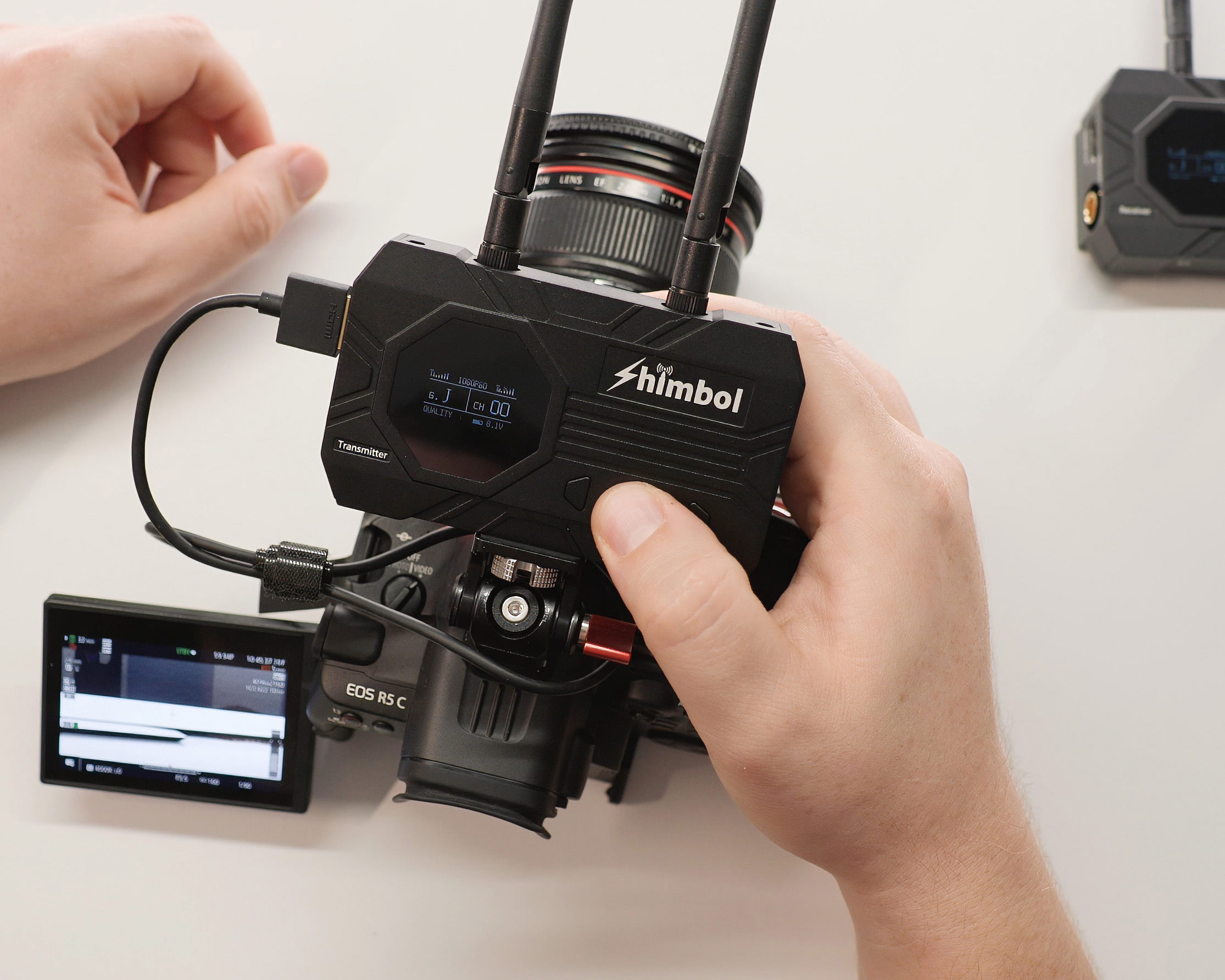

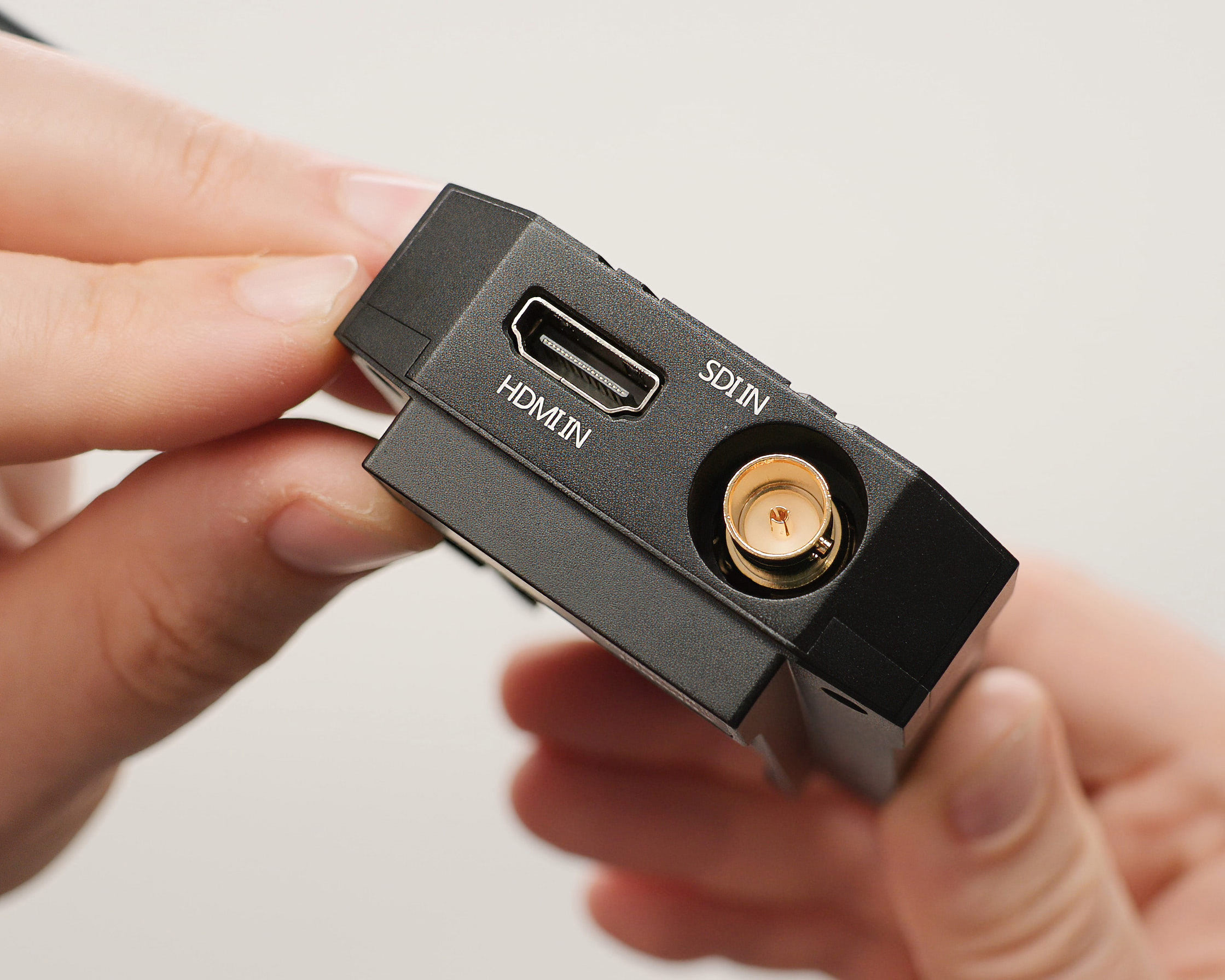

На передатчике есть два видеовхода: HDMI и SDI, а на приемнике два соответствующих видеовыхода. Максимальное качество видео FullHD 60 fps.



Shimbol ZO1000 Обзор



Работают устройства от стандартных батарей NP-F или по Type-C. При питании по Type-C установленная батарея не требуется. Передача сигнала осуществляется на частотах от 5.1 до 5.8 ГГц.  В отличие от других подобных устройств здесь нет вентиляторов в системе охлаждения, так что шуметь ничего не будет.



Shimbol ZO1000 обзор



Совместное использование видеосендера Shimbol ZO1000 с монитором  ZO600MS

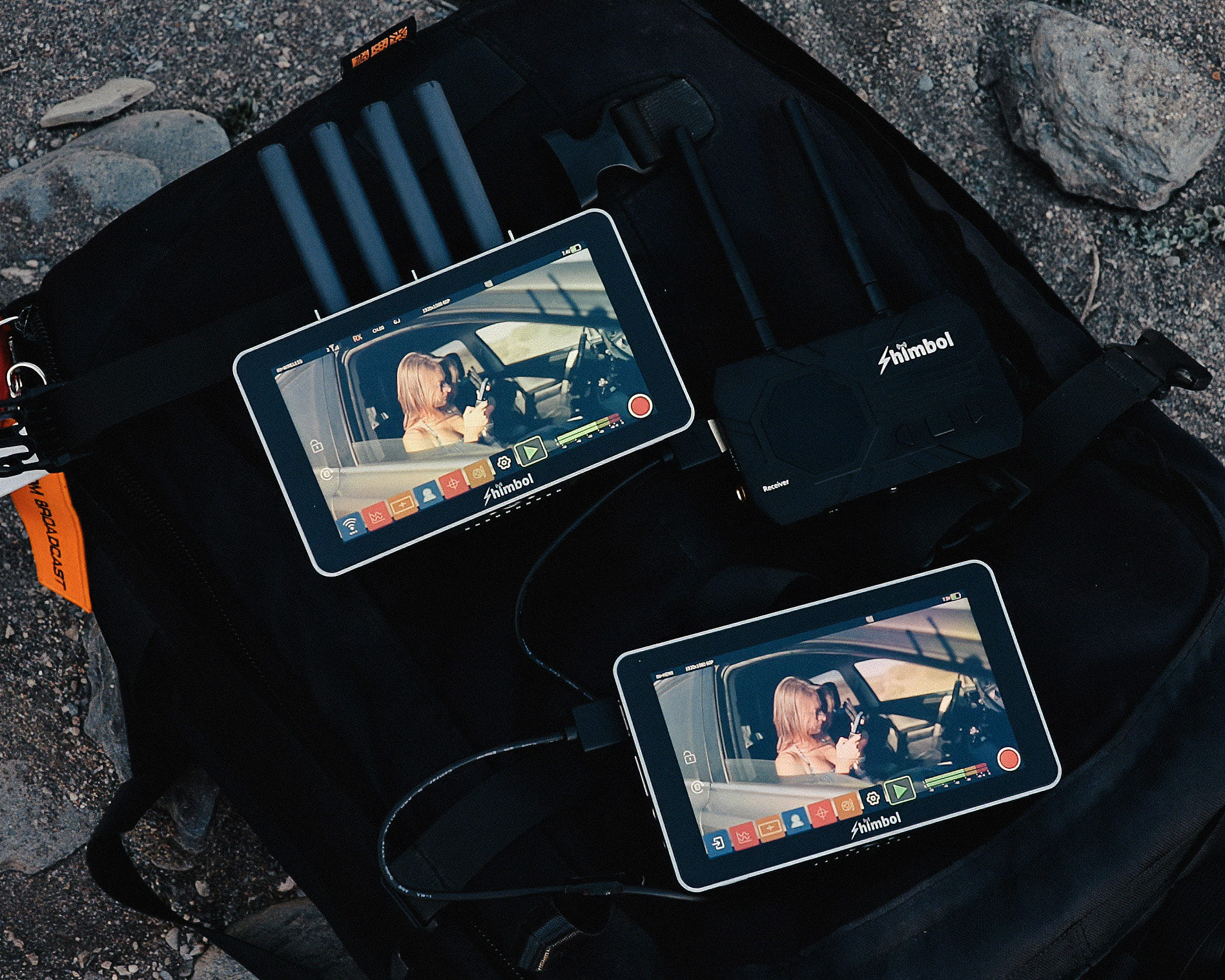

Таким образом, имея одну систему Shimbol ZO1000 и один монитор ZO600MS я могу:

  • передавать сигнал с передатчика ZO1000 одновременно на приемник и на монитор.
  • передавать сигнал с монитора на приемник ZO1000.
  • к этим двум комбинациям вы можете добавить еще трансляцию на мобильные устройства.



Shimbol ZO600MS Обзор



И вот теперь я бы хотел акцентировать ваше внимание на некоторых особенностях, связанных с количеством приемников.



Смотрите, монитор, как я уже сказал, может передавать сигнал сразу на 4 устройства, но не более, чем на 2 приемника. Остальное - это смартфоны и планшеты. Тут все просто.



Shimbol ZO600MS Обзор

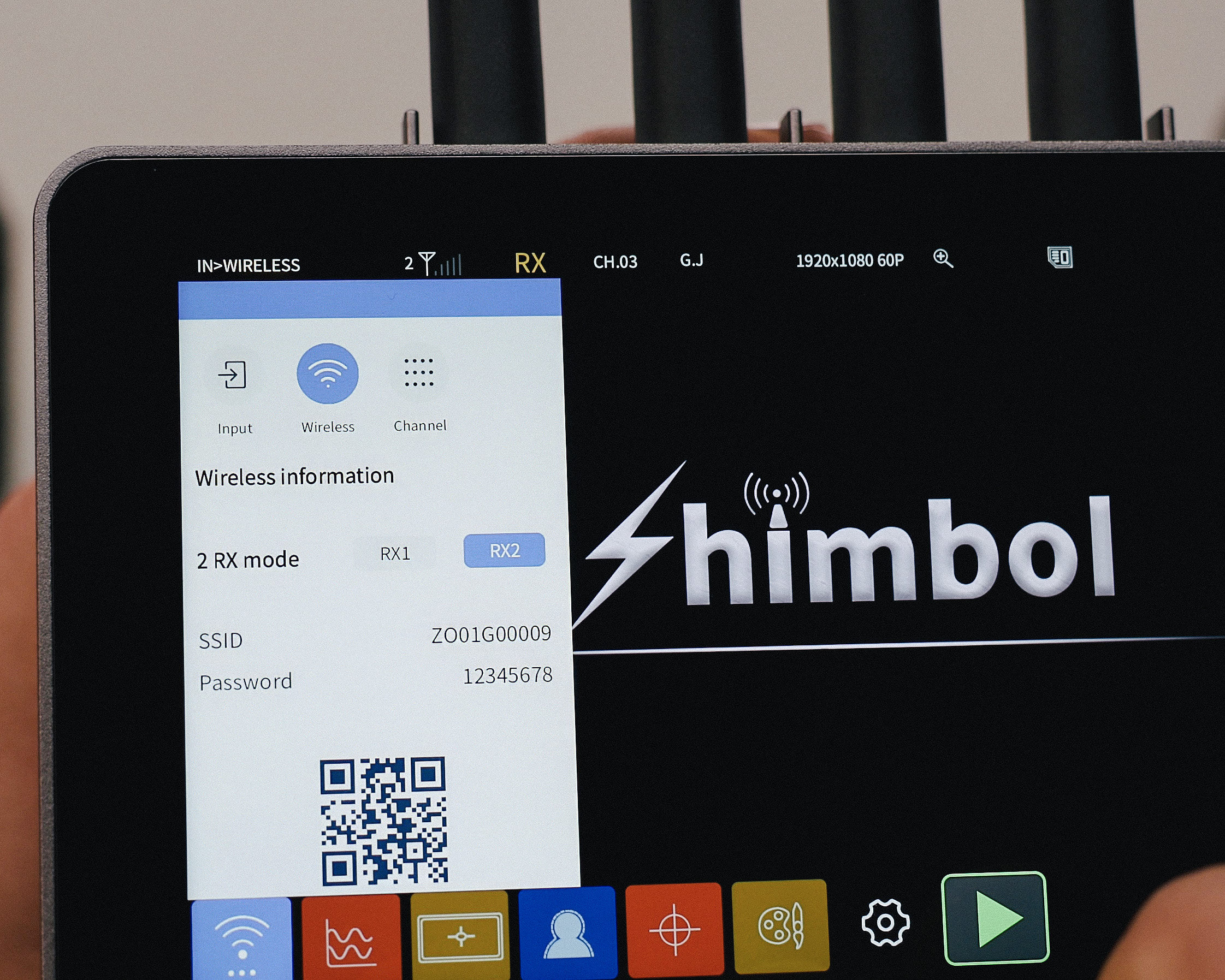

А вот на системе ZO1000 есть два режима работы: передача на один приемник или передача на 2 приемника. Казалось бы, а какая разница и почему нам об этом нужно думать? А дело в том, что при передаче на два приеиника у нас существенно снижается мощность передачи и, соответсвенно, дальность - почти в 3 раза.



При этом эти ограничения никак не связаны с мобильными устройствами. То есть при режиме работы на один приемник мы можем подключить один смартфон и один любой приемник Shimbol. А в режиме работы на 2 приемника мы можем подключить опять же один смартфон и два любых приемника Shimbol, но дальность сигнала будет ниже.



Shimbol ZO1000 и ZO600MS Обзор



Поэтому если вы работаете только с одним физическим приемником, то выставьте этот режим в настройках передатчика. Так у вас будет максимальная дальность.



То есть, если говорить простыми словами, монитор ZO600MS работает в двух частотных диапазонах и может передавать сигнал максимум на 4 устройства. А система ZO1000 работает в одном частотном диапазоне и можете передавать сигнал максимум на 3 устройства, одно из которых смартфон или планшет.



Тест дальности

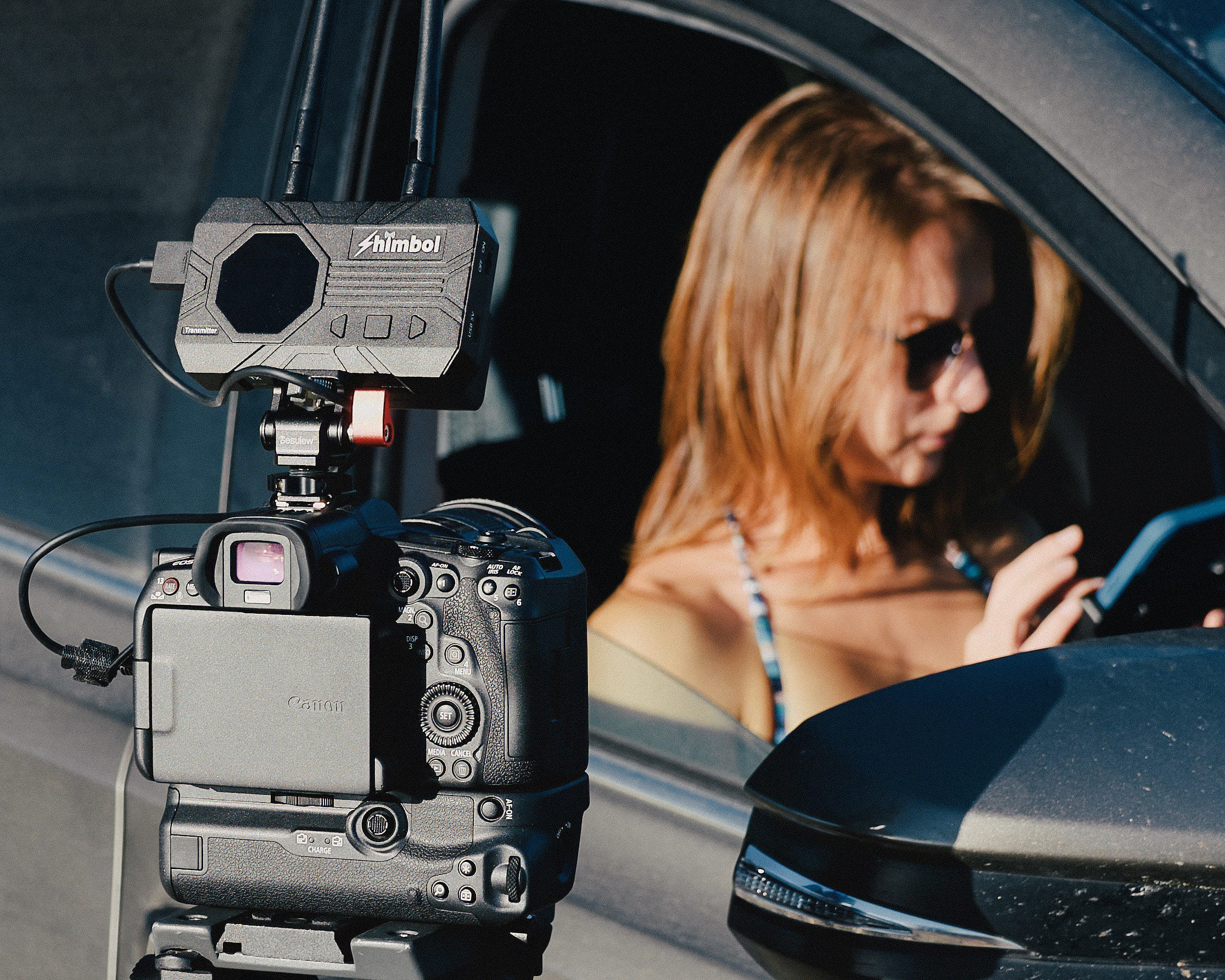

Ну и давайте эту самую дальность померяем. Выберем в настройках самый сложный вариант. Я использовал передатчик ZO1000, который был установлен на камеру, которая снимала Катю. Передатчик работал сразу на 2 приемника, то есть с пониженной мощностью.



Shimbol ZO600MS и Shimbol ZO1000 обзор



А в руках у меня был ZO600MS, с которым я отходил подальше и который, собственно, записывал трансляцию на карту памяти. Как видите, картинка посыпалась примерно через 50 метров когда я перекрыл сигнал корпусом.



Shimbol ZO1000 и ZO600MS Обзор

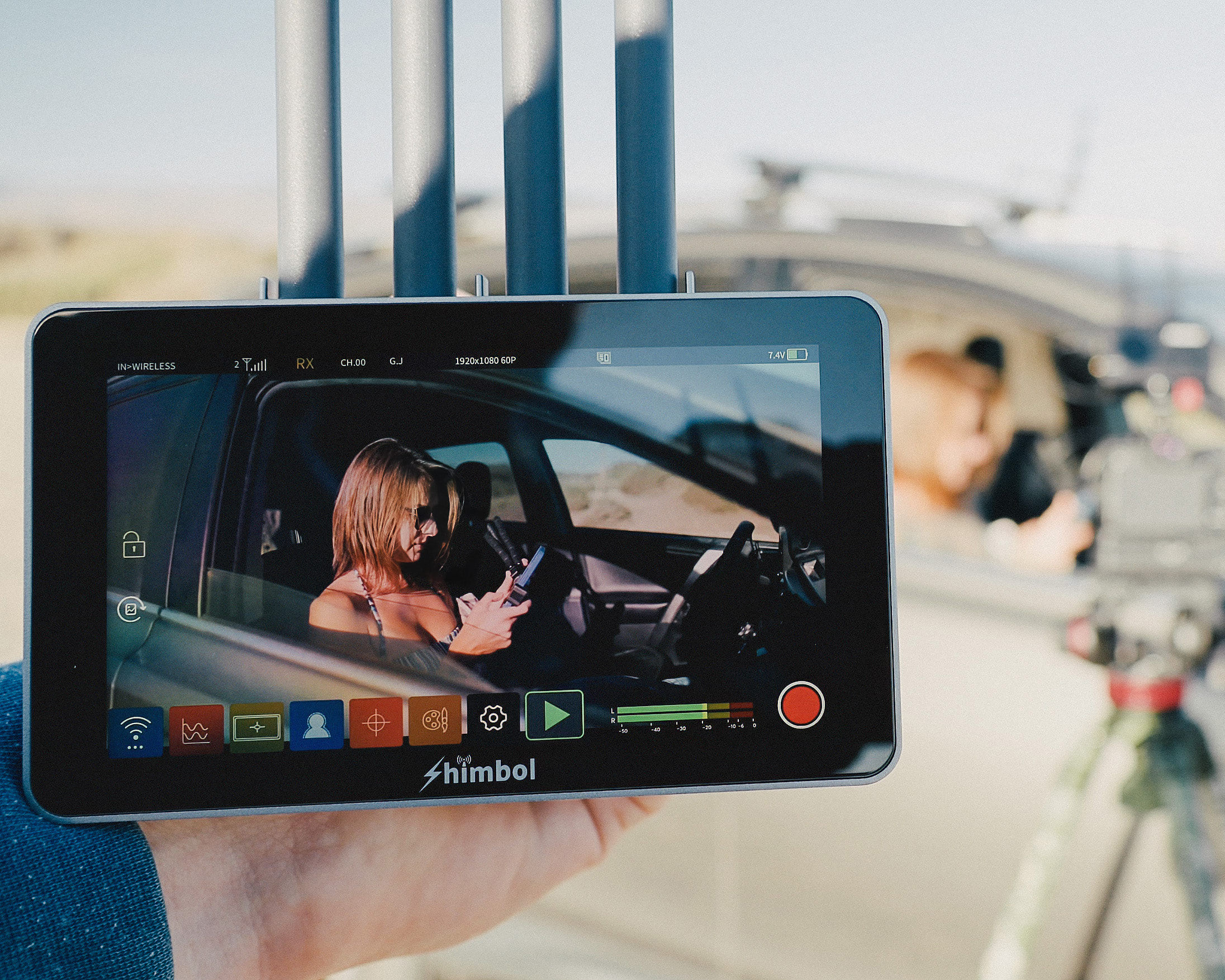

Если работать строго в зоне прямой видимости, то расстояние, на котором начинают появляться артефакты составляет примерно 130-150 метров.



Shimbol ZO600MS и Shimbol ZO1000 обзор



А вот если переключиться в режим одного приемника, то дальность вырастает примерно в 2 раза, что уже хорошо.



Так что эти устройства явно не супер дальнобойные, и я бы их использовал для трансляций внутри закрытых помещений. Например, трансляции конференций, богослужений и так далее. В помещении сигнал будет дополнительно переотражаться от стен, так что стабильность будет повыше, чем на открытой местности. Ну и также в помещении вы сможете закрепить приемники под потолком, чтобы они всегда были в зоне прямой видимости.



Shimbol ZO1000 и ZO600MS Обзор



Для трансляции спортивных мероприятий на открытой местности вам обязательно нужно работать в режиме с одним приемником. Ну а если у вас профессиональная трансляция, то я бы взял что-то более дальнобойное для этих целей.



Выводы

Ну, и давайте подведу итог по каждому устройству. Монитор-трансивер Shimbol ZO600MS - максимально универсальная штука. Хороший, яркий монитор с большим функционалом. Система Shimbol ZO1000 - средняя бюджетная система передачи видео. Вместе одни образуют максимально универсальный комплект на все случаи жизни. Именно такой комплект я и продаю в своей Telegram группе.



Shimbol ZO600MS Обзор



На этом у меня на сегодня все, подписывайтесь на канал, если попали на это видео случайно. Всем пока, до новых встреч!
