Привет, друзья. Сегодняшнее видео для меня, своего рода, событие. Это самый профессиональный обзор у меня на канале, потому что объект обзора это заслужил. Знакомьтесь - Arri Orbiter. Самый технологичный, самый функциональный, самый навороченный, короче "самый, самый" во всем RGB моноблок. Но для компании Arri это не просто очередной световой прибор. Это полное переосмысление тех технологий, которые применялись долгие годы для этого. Здесь новый электронно-управляемый байонет для крепления модификаторов QLM, новая операционная система LiOS, в сам прибор встроен колориметр, который управляет новейшей светодиодной матрицей Spectra и, в результате, прибор автоматически в реальном времени подстраивает цвет своего света под окружающее пространство.

Конечно же, я взял профессиональный спектрометр Sekonic C800 и измерил основные характеристики этого прибора, чтобы увидеть точность заявленных характеристик. Даже если вы не собирались приобретать такое профессиональное оборудование, думаю, вам будет полезно посмотреть на что сейчас будут ориентироваться другие, в основном, китайские производители и понять какие технологии существуют уже сегодня. Как я уже сказал, обзор самого прибора я сделал максимально подробный, но также у многих возникают вопросы на счет различных аксессуаров, модификаторов и их комплектаций.

Помимо того, что вы сможете увидеть их во время самого обзора, так же в заключительной части видео вы найдете подробные распаковки и варианты установки множества из них.

---



Сегодня я хочу вам рассказать о самом крутом, самом технологичном, самом современном световом приборе от компании Arri, который называется Orbiter. На самом деле это не просто какой-то новый продукт в линейке Arri, это, пожалуй, самый крутой и многофункциональный светильник, который вообще вы сейчас можете купить. Но на самом деле Orbiter для компании Arri стал своего рода переосмыслением своих световых приборов. И здесь используется очень много новых технологий начиная с нового крепления модификаторов, заканчивая новой операционной системой. И сегодня я сделаю максимально подробный разбор этого светильника, покажу как он работает с разными модификаторами - и это практически все модификаторы, которые продаются на текущий момент.

Поскольку устройство модульное, то в конце этого видео также будет отдельный блок, где будут показаны все модификаторы с артикулами и соответственно с комплектами поставки. Я вам расскажу о своем впечатлении о работе с этим светом. Но самое главное, мы померяем его фотометрию с помощью профессионального спектрометра Sekonic C800. И, поверьте мне, такого подробного и полезного обзора вы не найдёте ни то что на русскоязычном Ютубе, вы не найдете его на YouTube вообще. Поэтому, я думаю, это как минимум заслуживает вашего лайка.





Моноблок



Для начала следует начать с конструкции. Это моноблок, у него есть две ручки для переноски сверху и снизу, и также здесь используется совершенно новое крепление модификаторов QLM, соответственно quick lighting mount. И в отличие от обычного крепления, типа bowens. Здесь есть контактная группа, то есть этот прибор распознает и понимает какой модификатор света на него установлен и также вам нужно знать, что если модификатор снять, то прибор работать не будет. То есть для того, чтобы прибор работал, на нем обязательно должен быть установлен модификатор с байонетом QLM. И как только мы устанавливаем его или какой-либо другой модификатор обратно, светильник автоматически возобновляет свою работу с теми же самыми настройками. Практически во всех рекламных материалах Arri Orbiter показан именно с насадками Open Face. На приборе у меня сейчас установлена насадка на 30 градусов, есть насадка на 60 градусов и на 15 градусов. И соответственно, именно для этих трех насадок Open Face компания Arri на своем сайте показывает фотометрию, в частности уровень освещенности.





Вес Arri Orbiter. Установка. Крепление QLM



Сам этот прибор весит около 12 килограммов, что согласитесь немало. Что касается установки этого прибора - с ней проблем не возникает, но вот для того, чтобы извлекать его, тут потребуется немножечко приловчиться, потому что для того, чтобы снять его со стойки, вам приходится одновременно держать два разъема двумя руками и при этом тянуть наверх, а поскольку прибор достаточно тяжелый, то у меня это получалось сделать, грубо говоря, с плеча. То есть вы плечом приподнимаете его и соответственно руками держите вот эту всю конструкцию. Что лично меня насторожило: крепления выполнены из пластика, причем с двух сторон. Мне кажется, для такого тяжелого прибора, а также с модификаторами, которые также весят немало, можно было сделать из металла, но поскольку здесь все это прикручено на трех болтах, то ,думаю, если с этим крепежом возникнут какие-то проблемы, то Arri выпустит точно такой же, но уже металлический.





Помимо уже производимых модификаторов с креплением QLM, здесь также предусмотрен LEMO коннектор для будущих модификаторов, которым для работы потребуется внешнее питание.





Охлаждение Arri Orbiter. Шум вентилятора. Водозащита



Если вы посмотрите на прибор сверху вниз, то не увидите здесь ничего, кроме массивного радиатора и вентилятора, который находится снизу. Вентилятор снизу выдувает воздух соответственно наверх. Это логично, потому что теплый воздух и так поднимается наверх, поэтому вентилятор работает в направлении естественной конвекции.





Сам этот прибор является водозащищенным, но при этом его коннекторы, в том числе коннекторы dmx управления, о которых мы поговорим чуть позже, не являются водозащитными. Насколько я понял, компания Арри заявляет его погодоустойчивость при падении капель дождя под углом до 75 градусов. Если угол меньше семидесяти пяти градусов, то есть своего рода косой дождь, либо же если ваш прибор установлен с наклоном, то вам нужно использовать специальный водозащитный чехол.

Что касается шума вентилятора - никакого дискомфорта от его работы я не испытал вообще. Кулер здесь достаточно большой, геометрический. Работает не на высоких оборотах даже на максимальной мощности прибора, поэтому его спокойно можно использовать в том числе и для съемок интервью.



Установка на пьедестал, допустимые температуры



В базовой комплектации прибор поставляется с ножками снизу, но при желании вы можете купить дополнительный аксессуар и установить его на такой вот пьедестал.





Но, что самое интересное, в комплекте ни к прибору, ни к этому пьедесталу не идет шестигранник или какой-либо ключ torx для того, чтобы вы могли открутить разъем у вот этих самых ножек, поэтому необходимый для этой манипуляции инструмент, вам придется приобрести отдельно.

Arri Orbiter может функционировать при температурах от -20 градусов Цельсия до +45, поэтому для большинства локаций этого хватит с головой.



Интерфейсы Arri Orbiter



Теперь давайте пробежимся по интерфейсами здесь их больше, чем, например, на тех же skypanel. Во-первых, у нас здесь есть слот для SD карт. SD карта позволяет обновлять прошивки, ну, а также на нее вы можете записывать метаданные. «Какие еще метаданные?» - спросите меня вы. На самом деле в Arri Orbiter установлен встроенный акселерометр, а также магнитометр. То есть этот прибор понимает свое реальное положение в пространстве и записывает все эти метаданные если они вам понадобятся при создании каких-то эффектов, спецэффектов или, возможно, для композитинга.





Также здесь есть разъем Type-C для подключения компьютера, а также два полноразмерных USB type-A разъёма, например, если вы захотите использовать какое-то дополнительное оборудование, например, Wi-Fi Dongle. Разумеется здесь есть стандартный DMX in, DMX out, lan разъемы на вход и на выход ну а также, что очень приятно, блок питания встроен у нас непосредственно в корпус. И очень приятно то, что это не сказалось на повышенном шуме вентилятора.

Как вы видите, уже в базовой комплектации orbiter оборудован беспроводным модулем, поэтому если у вас есть уже текущая инфраструктура, то Orbiter вписывается в неё аж бегом. Помимо работы от сети переменного тока, прибор может работать от внешних батарей: здесь у нас для этого есть специальный xlr разъем. Ну, а также есть выход кадровой синхронизации для камер, чтобы эффекты которые у него есть, поскольку это rgb свет - и об этом мы поговорим еще, естественно, дальше. Так вот, чтобы эти эффекты максимально совмещались с кадровой частотой на вашей камере.





Технология света. Матрица Arri Spectra



Ну, а теперь поговорим о самом интересном - о технологиях света, которые применены в этом аппарате. И на самом деле, наверное, это самая революционное! И компания Арри разрабатывала эту матрицу достаточно долго. Это RGB свет, то есть он может светить любым цветом при этом его воспроизводимое цветовое пространство приближено к rec.2020 около 90 процентов составляет. И для достижения этого эффекта здесь применена принципиально новая матрица. Называется она ARRI Spectra и состоит из 6 светодиодов, но при этом ни один из светодиодов не является белым. Если вы работали с панелями Arri SkyPanel, то знаете что там применяется уже устаревшая на текущий момент технология RGBW.





В более современных панелях или просто других rgb устройствах, например, в моноблоках, используется технология RGBWW, где у нас есть два белых светодиода. Здесь же используются 6 светодиодов, среди которых белого нет вообще.

Если мы говорим о режиме работы CCT, то цветовая температура здесь меняется от 2000 Кельвинов до 20 000 Кельвинов, и когда сама компания ARRI рассказывает о своей технологии Spectra, в первую очередь она делает акцент на идеальной передачи скинтона.

Ниже вы можете наглядно увидеть разницу в качестве спектра на Arri SkyPanel, замеры которые проводил около полугода назад для другого обзора, и Arri Orbiter, и вы видите, что спектр отличается разительно, то есть нет такого сумасшедшего провала как на SkyPanel.





Что касается выходной световой мощности она составляет 400 Ватт для этой диодной матрицы, при этом сам прибор потребляет 0,5 киловатта - 500 Ватт. Если мы говорим здесь об эквиваленте выходной мощности, то это примерно как два килоВатта вольфрамового света. Перед самой матрицей у нас установлена рассеивающая линза, но, что также очень хорошо, мощность света можно регулировать от 0 до 100 процентов, то есть вы можете выставить мощность хоть и ноль один процент. В видео я это наглядно продемонстрировал.



Срок службы матрицы



Так же всем известно что в течение длительного срока службы светодиоды деградируют и теряют свои изначальные характеристики, но если говорить простым языком то качество света ухудшается. Сама Арри дает прогнозируемое время работы вот этой светодиодной матрицы в 50000 часов, и за весь этот период качество ее характеристик не должно отклоняться более чем на пять процентов в ту или иную сторону.



Операционная система LIOS. Блок управления



Новая система управления называется LIOS, то есть lightning OS, ну почти как IOS только с буквой L впереди. Сам процессор управления здесь в четыре раза быстрее, чем в SkyPanel, и при этом теперь вы можете сохранить просто огромное количество разных настроек и пресетов. Вот этот блок управления вы можете крепить непосредственно сзади прибора он там крепится на магнитах очень надежно, ну, а также если вы купите вот такой дополнительный кабель, он кстати бывает двух разных длин, то вы можете использовать его как выносной блок и, что особенно приятно, поскольку здесь расположен магнит, то помимо того, что он крепится к задней части прибора, вы также можете без проблем крепить его на любую стальную стойку. При этом сам блок управления находится в таком как бы резиновом чехле и поэтому его очень приятно держать в руках особенно на холоде. И кстати у него здесь есть свой датчик освещенности, поэтому он может автоматически регулировать свою яркость, но, честно говоря, когда я работал с ним в темноте, он уж очень темную делал картинку, поэтому я его отключил и яркость настраивал вручную.

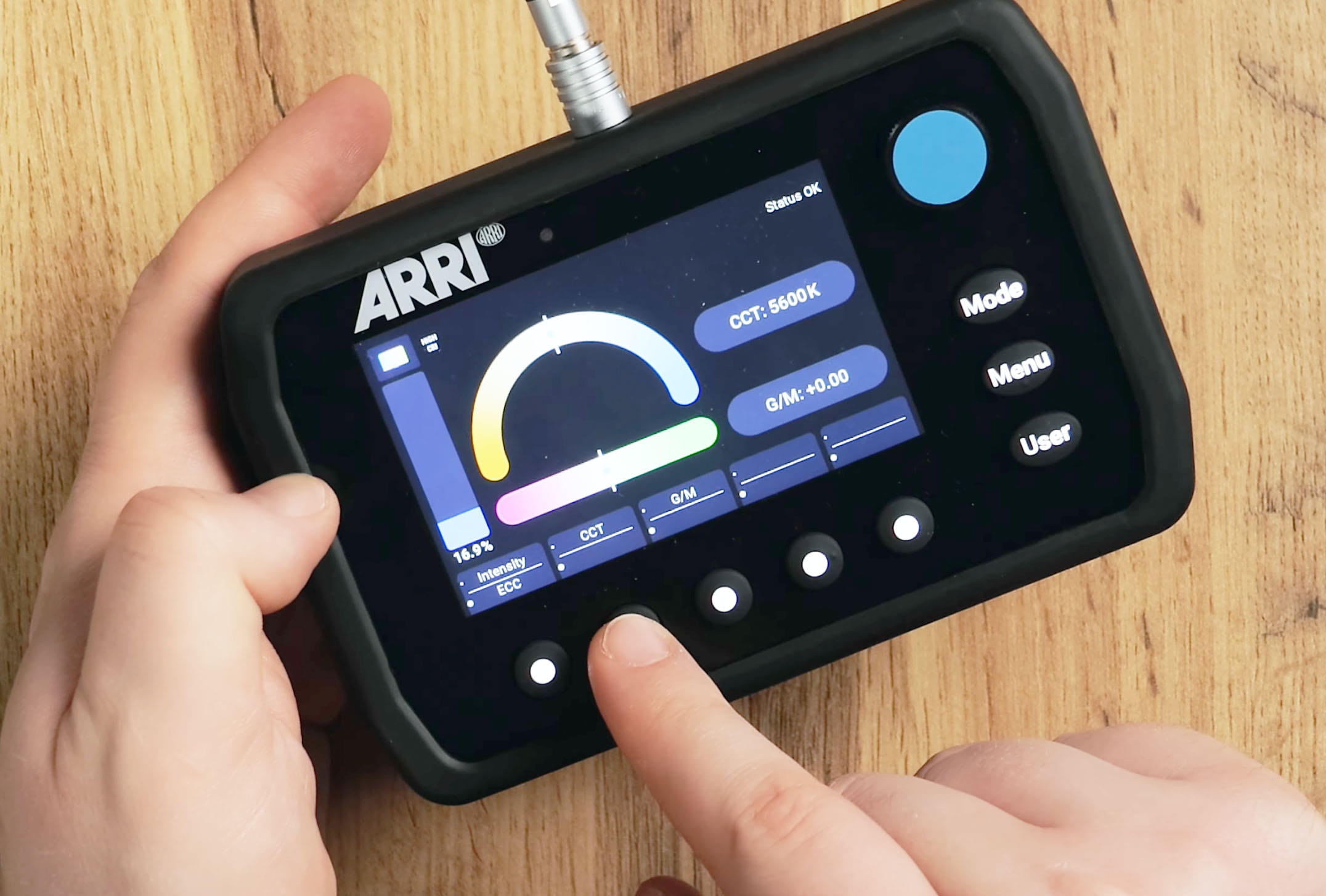

У блока управления очень высокая отзывчивость. Мне прямо это очень нравится, но при этом здесь есть одна особенность. Вы видите насколько классные вот эти пиктограммы: они большие. И чисто интуитивно у меня до сих пор, не смотря на то что я пользуюсь этим прибором уже 2 недели, у меня возникает желание использовать их как сенсорные, но, к сожалению, сенсорного здесь нет ничего. Это сбивает с толку. И на самом деле, как я уже сказал, даже спустя 2 недели у меня все равно в определенные моменты есть порывы нажать на экран, но ничего не происходит.



Основные режимы работы



Первый режим CCT. Здесь мы можем соответственно выбирать интенсивность нашего свечения, также  в настройках конечно мы можем задать как именно будет регулироваться плавность, то есть там по какой-либо экспоненте или линейный отклик, ну в общем это все естественно можно регулировать. И теперь смотрите, для того, чтобы, например, перейти в режим регулировки цветовой температуры, вам нужно нажать вот эту вот кнопку то есть как работает здесь логика вот эти вот обозначения все которые находятся вот в нижнем ряду, они соответствуют вот этим кнопкам. И, например, если мы хотим выставить цветовую температуру, нам нужно нажать эквивалент вот этой надписи CCT вот здесь: мы нажали и соответственно тогда уже мы можем изменять цветовую температуру.





Также есть быстрые настройки, например, 3200 для этого нам нужно просто нажать и долго поддержать на соответствующую кнопку или 5600 или 6500, но также мы можем вручную добавляет к примеру или убавлять 100 Кельвинов, то есть тогда мы нажимаем вот сюда и соответственно кнопка Done, то есть если мы нажмем сюда мы выйдем из этого режима. Точно так же соотношение green magenta, то есть нам нужно нажать вот эту кнопку, и здесь мы уже можем вносить нужные нам изменения. Также выходить отсюда мы можем по нажатию на джойстик.

С первым режимом работы разобрались, переходим ко второму HSI. Ну, здесь все просто: опять же интенсивность свечения, ну а также соответственно угол нашего ветового круга. Ну здесь все просто. Точно также есть быстрые значения и есть еще пункт saturation, то есть насыщенность, но, я думаю, логика работы прибора вам понятна.





Дальше останавливаться на непосредственно на управлении не буду, просто покажу здесь что есть.  Есть координатный режим, также есть вот такой вот режим, где вы можете вручную задать по разным соответственно каналам, какие вам нужны уровни - действительно штука достаточно специфическая, возможно, кому-то и пригодится. Также у нас здесь есть набор всевозможных гелевых фильтров - их здесь великое количество и со временем, я думаю, могут даже добавить. Также у нас есть набор готовых пресетов, например, для вольфрамовой лампы или, например, для галогеновой лампы, но здесь соответственно, думаю, разберетесь без проблем.

Также еще один пункт, заслуживающий внимания, это эффекты. Я пробовал классический эффект свечи - у Arri это все работает лучше, чем где бы то ни было на других светильниках, то есть вот прям принципиально: более плавное затухание, нет какого-то мерцания. В видео я демонстрирую эффект cop car, где можно выбирать разные значения: в какой комбинации у нас будут происходить мигания.





Датчик цветовой температуры



Ну, а дальше я хочу показать вам такой режим, от которого вы просто реально будете в шоке. Смотрите, у этого прибора есть собственный датчик цветовой температуры окружающего пространства, то есть в нем по факту встроен уже калориметр и, если вы выберете здесь режим continuous, то прибор буде в реальном времени подстраивать свою цветовую температуру под цветовую температуру окружающего пространства. Это просто безбашенная штука! Например, если вы записываете какое-то интервью на закате и у вас меняется цветовая температура, прибор будет следовать за ней. И такой функции я, честно говоря, не видел ни у кого. Ну а теперь, ребят, давайте я вам покажу как это работает на практике, потому что это действительно очень крутая технология. Смотрите прямо сейчас датчик уже измеряет показания, то есть показывает температуру, цветовую температуру прибором в моей студии 5200 К и при этом, смотрите, вы можете калибровку сенсора сделать по led по дневному свету, ну в частности сейчас мы используем led cвет, поэтому чтобы максимально были корректны наши показания оставляем led.

Теперь смотрите у нас стоит режим continuous и есть у меня вот такой вот светильник, я, конечно, не ручаюсь за точность его показаний, но к примеру у нас цветовая температура его 3200 К.





Когда я засветил сенсор Arri Orbiter, было видно, что он показывает температуру 3237K и сам выставил такую же цветовую температуру. Когда я убрал светильник, датчик снова оценил эмбиентный свет и подстраился под него, выставив такую же цветовую температуру. Я изменил цветовую температуру до 6200К. И точно также приложил его к сенсору. Цветовая температура была в районе шести тысяч. Сенсор Arri Orbiter подстроился под эту температуру и выставил ее такой, как было написано на экране.

И эта технология действительно очень и очень крутая!



Настройки



Теперь давайте пробежимся по настройкам. Прямо глубоко вдаваться не буду, потому что, думаю, что те, кто приобретают себе этот свет, и так без труда разберутся со всем этим. Просто хочу показать некоторые ключевые аспекты. Light control - здесь у нас есть режим High Color Rendering. Но при этом мы его можем выставить на режим High Output, то есть режим более высокой мощности. На самом деле, разница по мощности светоотдачи в этих режимах буквально несколько процентов, поэтому я не вижу смысла в ней вообще. И поэтому все наши измерения - фотометрию мы проводили именно в режиме максимального качества света. Здесь, как я уже сказал, есть возможность выбрать каким образом ваше колесико будет реагировать на свое вращение, и также здесь есть high speed mode. Что это такое?

Если вы снимаете с частотой кадров более 200, то вам нужно выставлять именно режим high speed mode. Но если вы снимаете с меньшими частотами кадров, то есть ваш shatter не опускается до значений ниже, чем 1/200, то в принципе можете использовать обычный режим и эта функция должна быть выключена. Большинство других настроек касается удаленного управления и интеграции этого устройства в сеть. Тут, как я вам сказал ранее, никаких проблем у вас вообще не возникнет.

Вот, что касается Display Setup - это как раз таки настройки вот этого дисплея. Вы видите, что у нас здесь есть возможность авто регулировки яркости этого дисплея, а также здесь есть дань с современным смартфонным традициям, то есть у нас есть несколько тем: соответственно, темная тема, светлая тема и Auto Switch. Я предпочитаю темную тему. Здесь также есть еще акселерометр, то есть если вы переворачиваете ваш блочок, то он автоматически должен, вот отлично, менять свою ориентацию в пространстве. И кстати если у вас выставлен какой-то режим работы на приборе и при этом вы отключаете ваш блок управления, то светильник продолжает работать в этом же режиме и, если вы вставляете его непосредственно в ваш прибор, после того как он загружается, у вас на экране индицируется ровно тот же самый последний режим работы, что естественно очень хорошо.



Аксессуары



Теперь давайте поговорим об аксессуарах. Насколько я помню,  Arri Orbiter был представлен на IBC 2019 получается, да? Да, 2019, на котором я был. Я уже с этой эпидемией запутался совершенно. И тогда многие ходили смотрели блин не понимали что это такое. Так вот, за эти полтора года для Orbiter появилось достаточно большое количество аксессуаров: часть из них вы уже видели сегодня по ходу обзора, но если хотите посмотреть все из них с подробными артикулами и соответственно с распаковкой, чтобы понять какой комплект в, конце видео будет для этого отдельный блок.

Непосредственно сам Arri Orbiter поставляется даже без шнура питания, то есть кабель питания - это отдельный аксессуар, ровно точно так же как и кабель - вот этот вот кабель, с помощью которого вы можете подключать а ваш блок управления. Так что разные аксессуары вас ждут в самом конце.



Фотометрия



Ну,  а теперь давайте поговорим о фотометрии - о качестве света. Как я уже сказал для измерения мы использовали профессиональный спектрометр Sekonic C800 ну и в целом результаты оказались достаточно ожидаемыми, то есть хорошие. Как я уже сказал все замеры мы проводили в режиме максимального качества света,  то есть режиме high color rendering mode. Значения CRI, TLCI оказались вполне хорошими. Индекс SSI для температуры 3 200 оказался вообще отличным, а вот для  D56 уже не такой прекрасный, но все равно на уровне. Для других цветовых температур эти индексы вообще не являются актуальными, но мы все равно оставили их в таблице для наглядности.

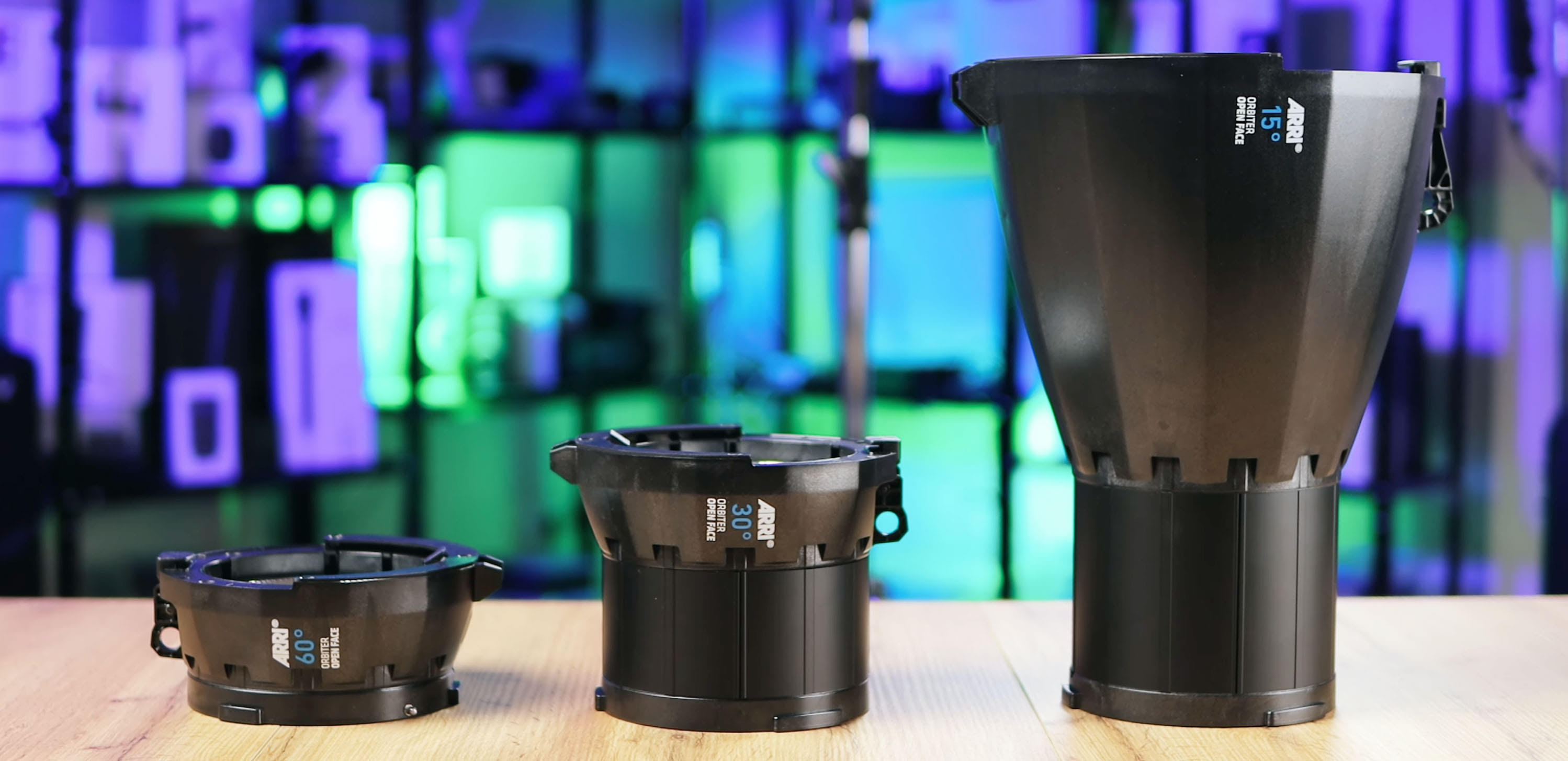

Что касается измерения уровня освещенности с разными насадками Open Face, с разными градусами, повторюсь, они есть 15, 30, 60, то наше значения очень близко совпали со значениями Arri, которые они указывают в спецификациях, то есть здесь никакого обмана нет.





Но вот что касается точности измерения цветовой температуры, то в некоторых диапазонах она могла бы быть и повыше, а вот в режиме цветового круга до значений 90 градусов мы видим прямо существенные отклонения, я думаю, это не проблема исправить прошивкой, соответственно, было бы желание. Ну и так же в этом режиме цветового круга мы замеряли максимальную яркость свечения, которая в свою очередь обусловлена строением матрицы, какие там светодиоды используются, в каких комбинациях, в каких мощностях они светят, поэтому по нашей табличке вы сможете понять какая плотность заливки будет, например, для синего цвета, для зеленого цвета или там для красного цвета.



Заключение



По-моему, об ARRI Orbiter я рассказал абсолютно все, что вам нужно о нем знать. Подписывайтесь на канал, если попали на это видео случайно. И, пожалуйста, напишите в комментариях интересны ли вам профессиональные обзоры профессиональных светильников. Я понимаю, что это устройство, конечно, не для всех. Но, мне кажется, для общего развития полезно иногда знать, что у нас производится в самом высоком сегменте.
